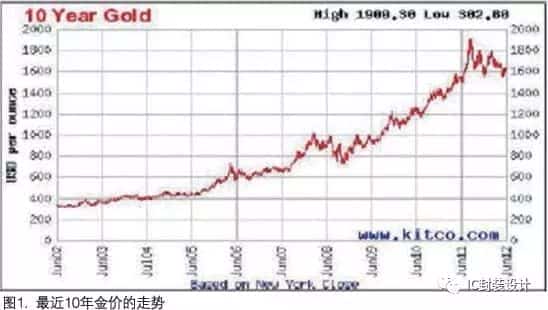

盡管倒裝芯片和一些其他的3D封裝發展迅猛，線鍵合仍是IC封裝中最常用的互連手段。作為線鍵合產業中主要的裝配材料，金線因其高導電率和極佳的可焊性長期以來一直用于存儲器件中。但Au的價格是10年前的5倍以上（圖1）。

Cu線是現今降低引線成本最普遍的解決方法。不過，高硬度限制了它的應用。比較之下，Ag線的硬度與Au線更為相似，它將有利于減少焊盤的損傷。此外，Ag的價格比Au低得多（見圖2），這對節約成本有重大影響。但Ag-Al系界面腐蝕意味著對可靠性有嚴重危害。幸好，合金化Ag線技術的開發提高了可靠性性能。所以，Ag合金線可為Au線的另一個替代品，特別是用于易碎的焊盤結構。
本文給出了鍍Pa銅線（表面強化的銅線）和Ag合金線的研究結果。在存儲器件上比較了可鍵合性。在可靠性評估中，主要用uHAST（85%RH，130℃）和HTS（150℃）測試。依據可靠性失效情況，調整Ag合金線的組分。

實驗步驟

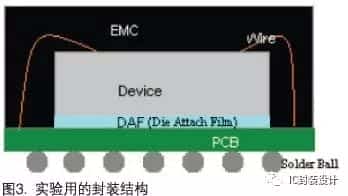

與LSI比較，存儲器件的Al厚度一般較薄，它對線鍵合工藝更敏感，所以選一種存儲器件作為本實驗的目標器件。封裝結構如圖3所示。

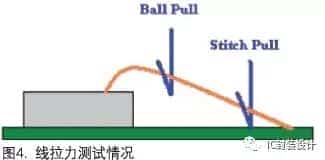

首先，根據參數窗口、焊球形狀、Al濺出、線拉力測試、焊盤裂縫及電測試良率比較鍍Pa Cu線和Ag合金線的鍵合能力。這二種引線的直徑為23μm。二種線均用N2作為保護氣體。圖4是線拉力測試情況。
第二部分中，重點是Ag合金線的可靠性性能，特別是uHAST（85%RH，130℃）和HTS（150℃）測試。用FIB、TEM和EDS檢查Ag-Al界面和IMC特性。在最后一部分中，調整Ag合金線的成分提高可靠性性能。


結果
線鍵合工藝比較

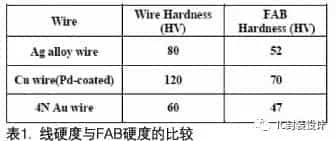

如表1所示，比較了Ag合金線、鍍Pa Cu線和4N金線的硬度。Cu線的FAB硬度最高，比4N金線高約50%。而Ag合金線的FAB硬度僅比4N金線高10%左右。

根據不同的FAB和線硬度，比較了球焊點接合性和針腳式焊點（stitch bond）性能。
（A）球鍵合能力

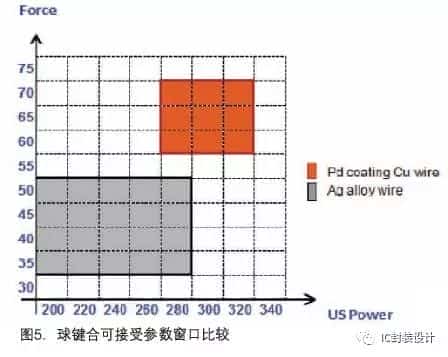

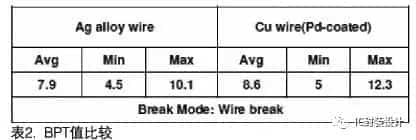

在同一存儲器件上采用Ag合金線和鍍Pa Cu線。線鍵合實驗和球拉力測試后，得到的參數見圖5。Cu線的超聲功率（US Power）和力均比Ag合金線高得多。其他方面，Ag合金線的參數范圍比Cu線大。焊球拉力測試結果見表2，其中，Cu線的結果比Ag合金線高，因為斷裂負載較高。

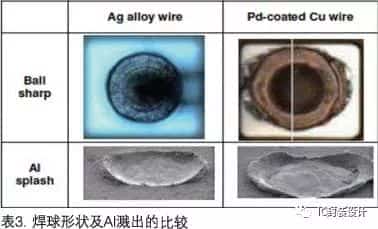

表3中比較了焊球形狀及Al濺出。調整參數后，二種線的焊球形狀被控制得很好。但Cu線的Al濺出大得多，這有可能造成線短路失效的風險。



此外，由于二種線的硬度均比Au線高，焊盤損傷應是此評估中的主要風險點。鍵合后的焊盤界面用KOH腐蝕。比較結果見表4。在鍵合參數窗口內，所有Ag合金線的焊盤是平滑而完整的。不過，在Cu線的焊盤觀測到弧坑問題，見表4。

（B）針腳式接合性（stitch bondability）
隨著引線硬度的增加，在替代Au引線時必須保證二次針腳式接合性。觀測并比較了參數窗口、針腳形狀和針腳拉力測試。

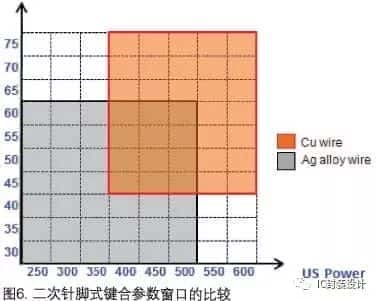

圖6說明了Cu線和Ag合金線的二次針腳鍵合次數。Cu線的超聲功率和力均比Ag合金線高得多。Ag合金線的參數范圍也比鍍Pa Cu線大。

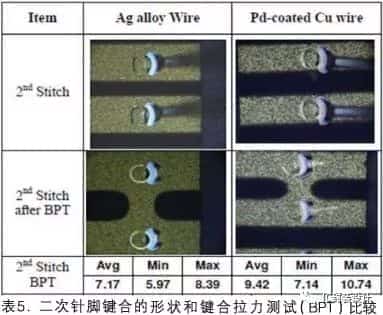

表5比較了二次針腳鍵合的形狀和殘余拉力（pull residue），全部可加以控制。Cu線的針腳拉力值比Ag合金線高，這是由Cu線較高的斷裂負載引起的。
