AC80E8-SIP單列直插6腳語音芯片COB PCBA板原理資料

產品描述:

    AC80E是深圳市環芯半導體有限公司推出的直插常規6腳語音芯片軟封裝COB產品,很少款聲音芯片都無須104濾波電容,板高1.4cm,寬1.8cm,可以按客戶的需求定做菲林和電路，提供穩定性能的語音輸出.同時在功能方面有了更大的改進.

    AC80E直插常規6腳語音芯片軟封裝COB是支持常見的各種動物叫聲,音樂IC常用語音芯片.

如( 詳見環芯公司語音芯片產品選型目錄 ):
公雞叫,巫婆笑,猴子叫,熊叫,虎吼,大象叫,豬叫,母雞叫,笑袋聲,馬叫,獅子吼,鯨魚叫,HoHoHo!Merry X'Mas, 豹子叫,復活節兔子,彈簧三聲,青蛙叫,鳥叫,牛叫,貓叫,狗叫,火雞叫,鴨叫,四聲娃娃,女孩笑,
打呼聲,打碎玻璃聲,I LOVE YOU,海狗聲,接吻聲,口哨聲,小丑笑,小孩笑,小鳥叫,喘氣狗,恐龍叫,

PCB大小規格(AC80E8)：

直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落. AC80E5老版本資料

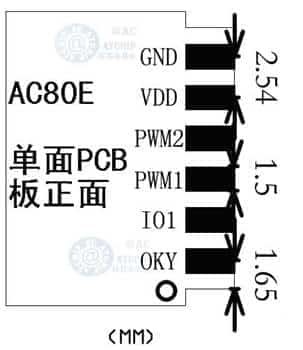

AC3Y710警報聲音效片軟封裝COB腳位圖 (AC80E8 供參考)

對應腳位: 第一腳,聲音輸出接喇叭,第二三腳,接震蕩電阻,第四腳,KEY1(與電源負極VSS),觸發后發聲,第五腳，電源負極VSS,第六腳,電源正極VDD.

若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.

1內置電阻、外圍沒有元器件，外圍電路無需要要104電容．AT@CHIP

　　整個方案的費用給您節省30%－50% .

2, 工作電壓默認為2.4V—3.6V,使用4.5V供電時在VDD上連一個8歐電阻即可,紐扣電池供電時只需連個4歐電阻；輸出方式：PWM＆DAC .

3, 喇叭是8歐0.5W的,支持8歐阻值功率范圍 : 0.25W-1W的喇叭. 半 環 導 芯 體

4, 聲音DAC輸出時,在DAC Pin和VSS之間的電阻為470歐.

出貨形式：

COB、 裸片（已燒錄好）。

DataSheet原理圖下載

以上產品均可配常規COB出貨,擠壓盒PCB板,直插單面PCB等,詳見常用線路板封裝資料總匯

如:AC80E8常規6腳語音芯片COB,AC80F直插常規5腳語音芯片COB,AC80J擠壓盒COB板.

AC80E5小線路板6腳COB AC60E賀卡PCB線路板COB AC90Y3VAG10紐扣電池2顆線路板COB

Sop8封裝資料和COB AC80A3VCR2032CMOS電池線路板COB AC90A十腳10Pin線路板
