AC8GG唱國歌芯片專用線路板帶4顆LED閃燈COB原理資料
產品描述:
國歌芯片AC8GG線路板是中華人民共和國國歌音樂芯片, 1個按鍵長按長響帶4顆閃燈，輸出節奏閃燈特效，常用于國歌禮品，國慶節慶典禮品，旅游紀念品。
通用唱國歌線路板芯片COB，一個按鍵功能LH,長按長響（短接上電響），松開即停，帶4顆LED節奏閃燈（可接喇叭輸出共5顆閃燈）。
常見功能應用，按鍵與電源正極連在一起，上電長響播放，同時輸出4顆閃燈，分別可以接紅綠藍黃四色燈。
AC8GG唱國歌芯片專用線路板帶4顆LED閃燈是最大指數5顆閃燈的音樂語音芯片COB.

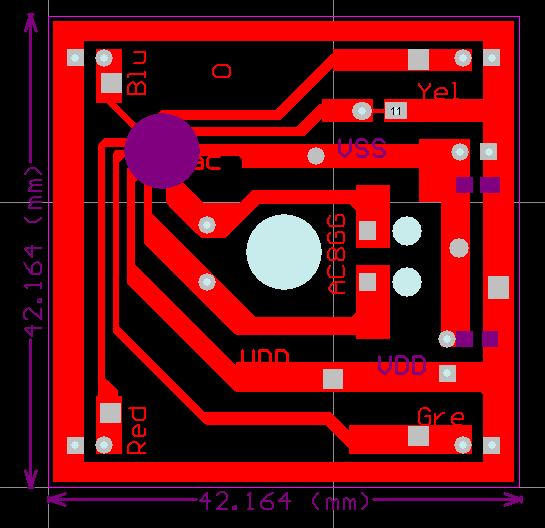

PCB大小規格(AC8GG 0)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
AC8GG國歌芯片線路板接線方法樣品:
觸發方式：一個按鍵LH功能，短接VDD上電長響，播放義勇軍進行曲中國國歌。
唱國歌音樂芯片AC8GG專用COB軟封裝腳位圖 (供參考)
|
/// 國歌專用音樂芯片COB軟封裝形式
/ 最常見4-5閃燈語音芯片COB封裝形式
AC8GG-唱國歌音樂芯片
專用COB軟封裝腳位圖COB腳位資料
更多COB線路板資料請訪問：常用封裝資料.
|
國歌COB腳位資料AC8GG
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
PIN |
NAME |
1 |
VSS接地 |
2 |
VDD正極 |
3 |
SPK1和SPK2接喇叭 |
5 |
Red紅Green綠Blue藍Yellow黃與正極接4色燈 |
6 |
Key1默認上電響，可以與正極接按鍵長按長響功能 |
|
|
請注意！
靜電敏感器件請做好電磁干擾防范。 |
 |
電路操作注意事項：
靜電在很多地方都會產生，采取下面的防護措施，可以有效的防止 MOS 電路由于受 靜電放電影響而損壞：。
● 操作人員要通過防靜電腕帶接地。
● 設備務必外殼接地。
● 裝配過程中使用的工具必須接地。
語音芯片常見注意事項：
1,語音芯片的喇叭常規為：8歐0.25-0.5瓦。歐姆值范圍：8-32歐，值變大時音量變小變?nèi)�。歐功率值范圍：0.25-1瓦（W）。無法驅動4歐喇叭和2W以上的喇叭。
2,語音芯片電路中正負極的104電容（0.1uF），除極少數簡易功能芯片在紐扣電池4.5V以下供電時，都不能省去，否則會引發不發聲音，聲音中斷，雜音等不良情況。
● 電容設計線路板時，離芯片越近越好!
● 正負極的104電容，除特別注明的簡易功能芯片外，一定不能省!
3,應用電路中存在變壓器，馬達和大電感元件時，語音芯片應按電磁規范，做好相應防范措施，語音芯片屬于敏感器件。
出貨形式： COB、 裸片（已燒錄好）。
以上產品均可配常規COB出貨,擠壓盒PCB板,直插單面PCB等,詳見常用線路板封裝資料總匯
如:AC80E8常規6腳語音芯片COB,AC80F直插常規5腳語音芯片COB,AC80J擠壓盒COB板.
AC80E5小線路板6腳COB AC60E賀卡PCB線路板COB AC90Y3VAG10紐扣電池2顆線路板COB
Sop8封裝資料和COB AC80A3VCR2032CMOS電池線路板COB AC90A十腳10Pin線路板
