應用電路簡單的OTP語音芯片原理資料(AC3060)
OTP-30系列60秒語音芯片資料:
AC3060_OTP60Sec是深圳市環芯半導體有限公司2010年推出的新產品，應用線路極其簡單， 1.8V低電壓仍能正常發聲，3V和4.5以下供電時無任何外部元器件，復位和內部供電方面穩定，同時解決了部份4.5V以上供電情況下，電壓過高時的電流聲音雜音,提供了寬電壓支持的5V高電壓專用電源IO口，語音效果輸出穩定.同時在功能方面有了更大的改進.
AC3060_60秒OTP30系列語音芯片是一顆高性能直接PWM驅動喇叭的60秒的OTP語音芯片,音質效果好，共有3個I/O口,其中1個Input,2個簡單I/O,簡單I/O只能觸發單段語音或用于馬達和閃燈，外圍無元器件,應用電路簡單,價格低，有著很好的產品方案成本優勢.
DataSheet原理圖下載 右鍵點擊另存為
OTP-30系列語音芯片的優勢：
1,
OTP-AC3060 內置電阻、外圍少元器件，外圍電路簡單無任何元器件．AT@CHIP
整個方案的費用給您節省30%－50% .
2, 工作電壓默認為1.8V—5.5V,使用4.5V以上供電或者部分直流供電電源時在VDD5與VSS串一個0.1uF電容即可.
3, 提供多種產品選擇方案,出貨形式選擇多:
1),音樂賀卡機芯COB(AC60E0 4.5V/3V),
2),直插6Pin/5Pin(分別有五個腳的AC80F和六個腳的AC80E直插COB)模塊COB,
3),擠壓盒專用COB（AC80J0三個固定孔位的小板子）,
4),其它模組COB等（3V－24V供電應用方案）
5), DIP8和SOP8,裸片封裝可以選擇.
4, 量大時可以直接掩膜出貨，價格成本便宜，轉換靈活，是首單試單時的最佳解決方案，同時高bit比特率的聲音輸出，為音質效果和產品市場打下了良好的基礎.
5, 喇叭是8歐0.5W的,支持8歐阻值功率范圍 : 0.25W-1W的喇叭. 半 環 導 芯 體
6, 支持低電壓馬達復位功能，同時可能IO口的下拉阻值進行選擇，以適用光控等多種場合。

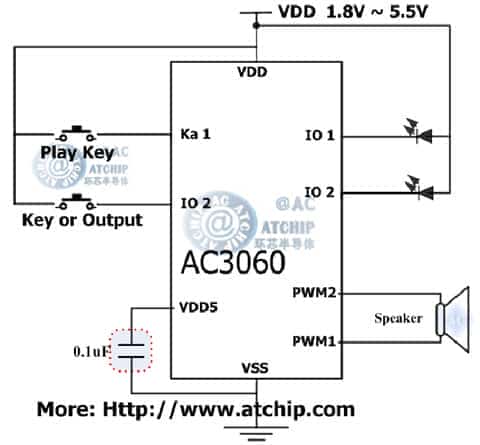

AC3060 Application Circuit 簡單應用電路接線方法:
AC3060 3V Stand-alone play Mode / 按鍵觸發聲音播放直推喇叭模式PWM
|

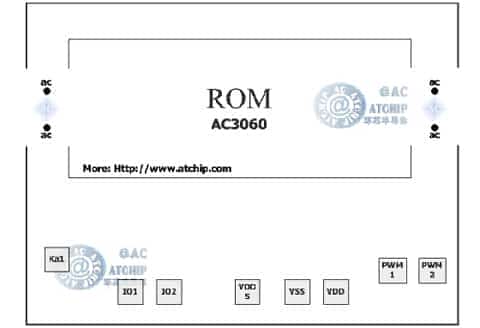

AC3060 Pad Location 裸片綁定圖
CHIP SIZE: (0, 0)
|
Note注意事項:
*** The IC substrate must be connected to VSS or Floating. 芯片襯底為接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD5 may be connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD5 don’t need to connect any capacitor and can be kept this pad
floating to save a capacitor.
綁定位VDD5僅在4.5V以上有雜音時使用，3V不需要接地104電容.
AC3060 DC CHARACTERISTICS 電氣特性和參數 |
Symbol |
Parameter |
Min. |
Typ. |
Max. |
Unit |
Condition |
VDD |
Operating voltage |
1.8 |
3.0 |
5.5 |
V |
|
Isb |
Standby current, VDD=3V/4.5V |
|
1 |
|
uA |
No loading |
Iop |
Operating current |
VDD=3V |
|
850 |
|
VDD=4.5V |
|
1100 |
Iih |
Input current (1M ohms pull-low) |
|
|
3 |
uA |
VDD=3V |
|
|
8 |
VDD=4.5V |
Iih |
Input current (300k ohms pull-low) |
|
|
10 |
uA |
VDD=3V |
|
|
25 |
VDD=4.5V |
Iih |
Input current (100k ohms pull-low) |
|
|
30 |
uA |
VDD=3V |
|
|
80 |
VDD=4.5V |
Ioh |
Output drive current |
|
-10 |
|
mA |
VDD=3V, Voh=1.0V |
|
-20 |
|
VDD=4.5V, Voh=2.2V |
Iol |
Output sink current |
|
20 |
|
mA |
VDD=3V, Vol=1.0V |
|
34 |
|
VDD=4.5V, Vol=1.0V |
Ioh |
PWM1, PWM2 output current |
|
-65 |
|
mA |
VDD=3V, Voh=1.5V |
Iol |
|
65 |
|
VDD=3V, Vol=1.5V |
F/F |
Frequency deviation by voltage drop |
VDD=3V |
|
1 |
|
% |
Fosc(3.0v)-Fosc(2.4v) Fosc(3v) |
VDD=4.5V |
|
0.1 |
|
Fosc(4.5v)-Fosc(3.0v) Fosc(4.5v) |
F/F |
Frequency lot deviation, (VDD=3V) |
-1 |
|
1 |
% |
Fmax(3.0v)-Fmin(3.0v) Fmax(3.0v) |
Fosc |
Oscillation Frequency |
1.31 |
1.54 |
1.61 |
MHz |
VDD=1.8~5.5V |
|
|
AC3060 SIP COB Information 直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
AC3060-OTP60Sec SIP AC80E
單列直插COB腳位資料
直插1-6腳順序為從左至右. |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插6腳COB腳位資料:
PIN |
NAME |
1 |
Ka1 |
2 |
IO2 |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
|
|
AC3060 MusicCard COB Information 音樂賀卡機芯COB軟封裝資料
/// 最常見語音芯片COB封裝形式
AC3060-OTP60Sec MusicCard AC60E
音樂賀卡機芯COB腳位資料
3V和4.5V AG10,LR54鈕扣電池供電的賀卡機芯PCB. |
音樂賀卡機芯語音COB腳位資料AC60E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
|
|
|
AC3060 Squeeze Box COB Information 擠壓盒COB軟封裝資料
/// 最常見語音芯片COB軟封裝形式
AC3060-OTP60Sec Squeeze Box AC80J
擠壓盒COB腳位資料
最常見的標準片擠壓盒機芯PCB |
擠壓盒語音COB腳位資料AC80J
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
|
|
|
無開模具費用,提供各種常用軟封裝COB (限94HB,94V0紙板PCB)
/// 最常見語音芯片COB軟封裝形式
AC80A 2032電池 3V供電 常用語音機芯COB
適用于各種音樂禮盒和光控小批量方案.
實物圖片,僅供參考.出貨請參照實際樣品情況.
若有改動,恕不另行通知.
常見的標準片機芯PCBA-CR2032電池3V語音方案 |
AC90Y 鈕扣電池3V供電 常用語音機芯COB
適用鈕扣式電池AG10,LR54; AG12,LR43; AG13,LR44的3V供電機芯COB
適用于各種音樂禮盒和光控小批量方案.
實物圖片,僅供參考.出貨請參照實際樣品情況.
若有改動,恕不另行通知.
常見的語音芯片機芯PCBA-CR2032電池3V語音方案
|
|
更多: 常見的語音芯片封裝形式(軟封裝COB和硬封裝)
|
|
|
AC3060 封裝形式DIP8 / SOP8
AC3060-DIP8/SOP8
|
PIN |
NAME |
1 |
VDD5 |
2 |
PWM2 |
3 |
PWM1 |
4 |
VDD |
5 |
VSS |
6 |
IO1 |
7 |
Ka1 |
8 |
IO2 |
|
DIP8雙列直插封裝尺寸大小 (PDIP SIZE):
 |
SOP8貼片芯片封裝盡寸大小(SOP SIZE):
|
Writer Mapping Description / OTP30系列
Writer Pin燒錄引腳 : Ka1, IO1, IO2, VSS, PWM2, VDD
OTP Writer Power Board Pin Mapping Table |
PAD Name |
AC3060-SOP8 |
AC3060-DIP8 |
|
|
|
VDD5 |
1, VDD5 |
1, VDD5 |
PWM2 |
2, PWM2 |
2, PWM2 |
PWM1 |
3, PWM1 |
3, PWM1 |
VDD |
4, VDD |
4, VDD |
|
|
|
VSS |
5, VSS |
5, VSS |
IO1 |
6, IO1 |
6, IO1 |
Ka1 |
7, Ka1 |
7, Ka1 |
IO2 |
8, IO2 |
8, IO2 |
PIN Descriptions 腳位功能
Pad Name |
ATTR. |
Description |
Ka1 |
I |
Input pin, active high, or positive high power for programming. |
IO1 |
I/O |
Output or input pin. To be input, active high. |
IO2 |
I/O |
Output or input pin. To be input, active high. |
VDD5 |
Power |
Regulator input. Connect a 0.1uF cap to VSS or keep floating. |
VSS |
Power |
Negative power. |
VDD |
Power |
Positive power. |
PWM1 |
O |
PWM output 1. |
PWM2 |
O |
PWM output 2 . |
Descriptions
The AC3060 is a single-chip voice synthesizing CMOS IC, and OTP (One Time Programming) IC that are designed to direct support Mask ROM products. Total Voice Length is 60 second at 6 KHz sampling. PWM voice output with high quality speech, it’s embedded EPROM architecture, AC3060 has 1 input and 2 I/O pins. Through accurate internal oscillation, external Rosc is unnecessary. Maximum 32 voice groups. One Group contain several steps; Maximum 512 steps for all the Groups. Support PCM data compression. Support Two mode trigger function (Stand Alone, Serial Trigger Mode). Easy use development system is for function selection and voice combination . PC download the ROM code by the USB Port .
Functions
MAX voice file : 512
MAX Trigger Groups : 32
MAX Step : 512
Operating Voltage range: 1.8V ~ 5.5V
Total Voice Duration: 60”(360K Samples)
I/O pin : 3
Voice output : PWM
Sequential Key : Ka1 -> 32 Groups.
IO1 -> 1 Groups.
IO2 -> 1 Group
Debounce time : 50 us or 10 ms
On/Off function : only for Ka1
Sequential Key for Volume control function.
Step can change Trigger I/O Type, Trigger Mode & Output Status.
Trigger mode (for all Input pins) :
Key Stand-alone Trigger Mode :
- Edge/Level
- Hold/Unhold
- Retrigger/Irretrigger
- Serial Trigger Mode : (Count Reset Mode)
Combinations of Ka1 and IO1 to trigger maximum 32 Voice Group.
Play rate level:
AC3060 can provide different play rate as follow:
12.7kHz 11.2kHz 10.0kHz 9.0kHz
8.2kHz 7.5kHz 7.0kHz 6.5kHz
6.0kHz 5.6kHz 5.3kHz 5.0kHz
4.7kHz 4.5kHz 4.3kHz 4.1kHz
15.1kHz 13.3kHz 11.9kHz 10.7kHz
9.8kHz 9.0kHz 8.3kHz 7.7kHz
7.2kHz 6.8kHz 6.4kHz 6.0kHz
5.7kHz 5.4kHz 5.1kHz 4.9kH
Output status (for each Output pin):
- Stand by Status. (High/Low Status)
(1). Busy_High active : 播放時輸出高電平。(Drive輸出)
(2). Busy_Low active : 播放時輸出低電平。(Sink輸出)
- Busy Low Active, Stop Low Pulse. 停止播放時輸出低電平脈沖。
- Busy High Active, Stop High Pulse. 停止播放時輸出高電平脈沖。
- LED Flash at 6 Hz. 播放時 LED 6Hz Sink輸出閃爍
- LED Flash at 3 Hz. 播放時 LED 3Hz Sink輸出閃爍
- LED Flash at 12 Hz. 播放時 LED 12Hz Sink輸出閃爍。
- QIO signal Arbitrary Output with voice. 隨音樂節奏閃爍
※ 注意: 是指以 6kHz 的播放速度時LED閃爍的頻率；不同的播放速度，LED
閃爍的頻率也會不同。
※ Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.
All output pins support large-current output and can directly drive high brightness LED.(Iol=20mA @VDD=3V)
所有的輸出腳都可提供大電流來直推高亮度LED。(Iol=20mA @VDD=3V)
