單片機控制一線通信的OTP語音芯片OTP-AC40系列 產品資料
帶單片機MCU控制的OTP語音芯片資料:
AC4020_OTP20Sec是一顆高性能單晶片CMOS語音合成4位微控制器MCU單片機可編程控制的OTP語音芯片，直接PWM驅動高品質的喇叭,嵌入式EPROM架購的OTP語音芯片,語音合成方式采用高音質的ADPCM演算法，最高采樣率可達CD音質44.1K，且內建一個雜音濾波線路可降低背景噪音。使用RISC精簡指令集架購，共有44條指令，除了少數指令需要2個時序，大多數指令都是1個時序即可完成，可以很方便的以程式來控制完成不同的功能應用，內置精準的+/-1%內阻震蕩，可以不需外加震蕩電阻，提供待機模式（Halt mode）,可大幅的節省功耗。
AC4020_20秒帶單片機MCU語音芯片OTPP是一種能夠存放最長20秒鐘的語音OTP芯片，共有8個I/O口，能根據自己的功能進行IO定義，寄存器的軟件來控制選擇輸入或輸出，當做為輸出時，還可以選擇為一般輸出電流（Normal Drive Current）或是大電流輸出（Large Sink Current），可直推高亮度LED，不需外加三極管。2V低電壓仍能正常發聲，復位和內部供電方面穩定，同時解決了部份4.5V以上供電情況下，電壓過高時的電流聲音雜音,提供了寬電壓支持的5V高電壓專用電源IO口，語音效果輸出穩定.
OTP單片機MCU系列語音芯片的優勢：
1, OTP-AC4020內置震蕩電阻和4位MCU單片機，外圍少元器件，僅需要1顆104電容．AT@CHIP
2, 工作電壓默認為1.8V—5.5V,使用4.5V以上供電或部分直流供電時在VDD5與VSS串一個0.1uF電容即可.
3, 提供多種產品選擇方案,出貨形式選擇多:
1),音樂賀卡機芯COB(AC60E0 4.5V/3V),
2),直插6Pin/9Pin(分別有10個腳的AC90A和六個腳的AC80E直插COB)模塊COB,
3), 主要出貨方式：SOP14,裸片封裝可以選擇.
4, 量大時可以直接掩膜出貨，價格成本便宜，轉換靈活，是首單試單時的最佳解決方案，同時高bit比特率的聲音輸出，為音質效果和產品市場打下了良好的基礎.
5, 喇叭是8歐0.5W的,支持8歐阻值功率范圍 : 0.25W-1W的喇叭. 半 環 導 芯 體
6, 支持低電壓馬達復位功能，同時可能IO口的下拉阻值進行選擇，以適用光控等多種場合。
7，I/O做為輸出時，還可以選擇為一般輸出電流（Normal Drive Current）或是大電流輸出（Large Sink Current），可直推高亮度LED。
8，提供大音量PWM輸出(one 9-bit hardware PWM output)，可以直接輸出更大音量，不需外加三極放大。
9，內建雜音濾波線路（Noise Filter）,可以適當?shù)慕档捅尘霸胍簟?br />
10，提供低電壓復位（LVR=1。8V），看門狗計時（WDT），I/O復位功能（External Reset）。
11，同時能提供單線觸發（一線串口模式）和二線串行通訊方式 兩種方案�？蛻艨梢愿鶕�(jù)自己的功能進行選擇。資料見后面文檔的標準方案模塊。
12，可以按客戶的功能需求進行編程。AC40-OTP系列是一顆帶MCU單片機可編程的OTP語音芯片。
13，AC40系列共有四款語音OTP產品,能滿足不同聲音長度的需求：
型號 |
產品描述 |
|
20秒 SOP14 256K ROM PWM +/-1%OSC |
|
60秒 SOP14 256K ROM PWM +/-1%OSC |
|
100秒 SOP14 256K ROM PWM +/-1%OSC |
|
160秒 SOP14 256K ROM PWM +/-1%OSC |

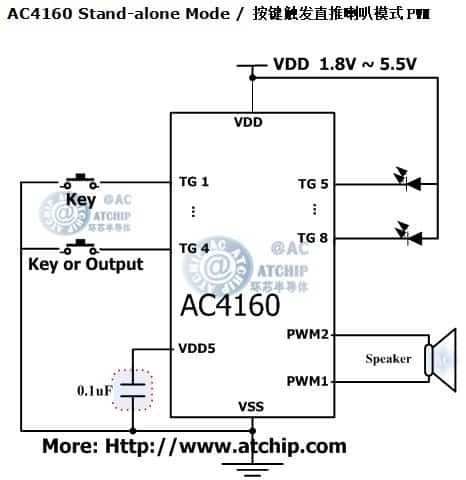

AC4020 Application Circuit 應用電路接線方法:
按鍵IO觸發與地有效
AC4020 Stand-alone play Mode / 按鍵觸發聲音播放直推喇叭模式PWM
|
AC4160 封裝形式DIP8 / SOP8

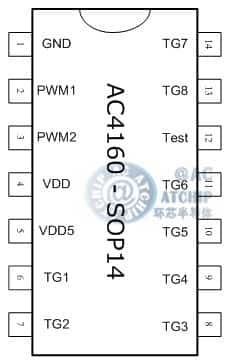

AC4160-OTP長秒數語音芯片SOP14
帶單片機MCU語音芯片（4位微控制器可編程）
 |
最常用最常見的硬封裝形式：
貼片八腳SOP14封裝(150mil)
Pin |
NAME |
1 |
GND |
2 |
PWM1 |
3 |
PWM2 |
4 |
VDD |
5 |
VDD5 |
6 |
TG1 |
7 |
TG2 |
8 |
TG3 |
9 |
TG4 |
10 |
TG5 |
11 |
TG6 |
12 |
Test |
13 |
TG8 |
14 |
TG7 |
|

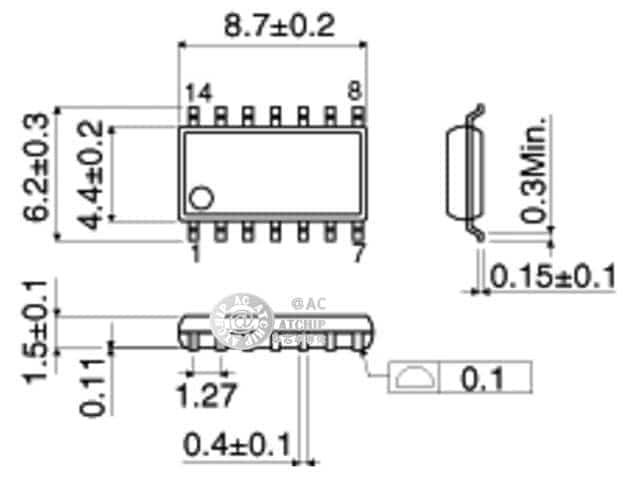

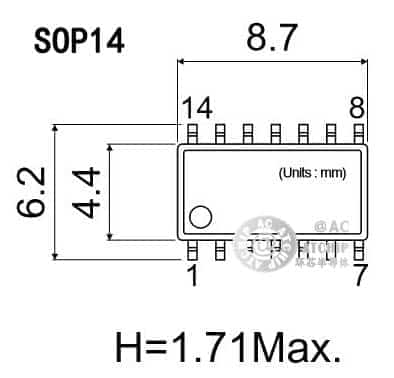

SOP14貼片芯片封裝盡寸大小(SOP SIZE): 150Mil :
 |
|
AC4160 DC CHARACTERISTICS 電氣特性和參數 |
Symbol |
Parameter |
Min. |
Typ. |
Max. |
Unit |
Condition |
VDD |
Operating voltage |
1.8 |
3.0 |
5.5 |
V |
|
Isb |
Standby current, VDD=3V/4.5V |
|
1 |
|
uA |
No loading |
Iop |
Operating current |
VDD=3V |
|
850 |
|
VDD=4.5V |
|
1100 |
Iih |
Input current (1M ohms pull-low ac80) |
|
|
3 |
uA |
VDD=3V |
|
|
8 |
VDD=4.5V |
Iih |
Input current (300k ohms pull-low) |
|
|
10 |
uA |
VDD=3V |
|
|
25 |
VDD=4.5V |
Iih |
Input current (100k ohms pull-low) |
|
|
30 |
uA |
VDD=3V |
|
|
80 |
VDD=4.5V |
Ioh |
Output drive current |
|
-10 |
|
mA |
VDD=3V, Voh=1.0V |
|
-20 |
|
VDD=4.5V, Voh=2.2V |
Iol |
Output sink current |
|
20 |
|
mA |
VDD=3V, Vol=1.0V |
|
34 |
|
VDD=4.5V, Vol=1.0V |
Ioh |
PWM1, PWM2 output current |
|
-65 |
|
mA |
VDD=3V, Voh=1.5V |
Iol |
|
65 |
|
VDD=3V, Vol=1.5V |
F/F |
Frequency deviation by voltage drop |
VDD=3V |
|
1 |
|
% |
Fosc(3.0v)-Fosc(2.4v) Fosc(3v) |
VDD=4.5V |
|
0.1 |
|
Fosc(4.5v)-Fosc(3.0v) Fosc(4.5v) |
F/F |
Frequency lot deviation, (VDD=3V) |
-1 |
|
1 |
% |
Fmax(3.0v)-Fmin(3.0v) Fmax(3.0v) |
Fosc |
Oscillation Frequency |
1.31 |
1.54 |
1.61 |
MHz |
VDD=1.8~5.5V |
|
OTP語音芯片定義和介紹: 更多...
OTP（One Time Programable的簡稱）是MCU的一種存儲器類型，意思是一次性可編程：環 芯 公司將程序燒入IC后，將不可再次更改和；因此OTP語音芯片就是指一次性燒錄的語音IC。
MCU按其存儲器類型可分為MASK(掩模)ROM、OTP(一次性可編程)ROM、FLASH ROM等類型。MASK ROM的MCU價格便宜，但程序在出廠時已經固化，適合程序固定不變的應用場合；FALSH ROM的MCU程序可以反復擦寫，靈活性很強，但價格較高，適合對價格不敏感的應用場合或做開發用途；OTP ROM的MCU價格介于前兩者之間，同時又擁有一次性可編程能力，適合既要求一定靈活性，又要求低成本的應用場合，尤其是功能不斷翻新、需要迅速量產的電子產品。
環芯OTP語音IC的優勢：不需光罩費，交貨期短，內置電阻、外圍沒有元器件，電路只需要一個104電容．
|
|
| |
|
SIP COB Information 直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
OTP SIP AC80E
單列直插COB腳位資料
直插1-6腳順序為從左至右. |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
OTP-30系列于直插6腳COB腳位資料:
PIN |
NAME |
1 |
Ka1 |
2 |
IO2 |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
|
|
MusicCard COB Information 音樂賀卡機芯COB軟封裝資料
/// 最常見語音芯片COB封裝形式
MusicCard AC60E
音樂賀卡機芯COB腳位資料
3V和4.5V AG10,LR54鈕扣電池供電的賀卡機芯PCB. |
音樂賀卡機芯語音COB腳位資料AC60E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
|
|
|
Squeeze Box COB Information 擠壓盒COB軟封裝資料
/// 最常見語音芯片COB軟封裝形式
Squeeze Box AC80J
擠壓盒COB腳位資料
最常見的標準片擠壓盒機芯PCB |
實物圖片,僅供參考.
若有改動,恕不另行通知.
|
|
|
無開模具費用,提供各種常用軟封裝COB (限94HB,94V0紙板PCB)
/// 最常見語音芯片COB軟封裝形式
AC80A 2032電池 3V供電 常用語音機芯COB
適用于各種音樂禮盒和光控小批量方案.
實物圖片,僅供參考.出貨請參照實際樣品情況.
若有改動,恕不另行通知.
常見的標準片機芯PCBA-CR2032電池3V語音方案 |
AC90Y 鈕扣電池3V供電 常用語音機芯COB
適用鈕扣式電池AG10,LR54; AG12,LR43; AG13,LR44的3V供電機芯COB
適用于各種音樂禮盒和光控小批量方案.
實物圖片,僅供參考.出貨請參照實際樣品情況.
若有改動,恕不另行通知.
常見的語音芯片機芯PCBA-CR2032電池3V語音方案 |
|
