單片機一線通信協議的長秒數語音芯片資料 (AC4160-OTP)

單片機一線通信協議控制AC4160 / OTP語音芯片DataSheet原理圖下載 （右鍵點擊可以另存為）

單片機一線通信協議的長秒數語音芯片OTP資料:

    AC4160_OTP160Sec是一顆單晶片CMOS語音合成4位微控制器可編程的OTP語音IC，直接PWM驅動高品質的喇叭,嵌入式EPROM架購的OTP語音芯片(One Time Programmable), 提供單通道的語音輸出，語音合成方式采用高音質的ADPCM演算法，最高采樣率可達CD音質44.1K，且內建一個雜音濾波線路可降低背景噪音。
    使用RISC精簡指令集架購，共有44條指令，除了少數指令需要2個時序，大多數指令都是1個時序即可完成，可以很方便的以程式來控制完成不同的功能應用，內置精準的+/-1%內阻震蕩，可以不需外加震蕩電阻，提供待機模式（Halt mode）,可大幅的節省功耗，靜態電流(Isb)小于1uA。

    AC4160_160秒單片機一線通信協議語音芯片是一種能夠存放最長160秒鐘的語音OTP芯片，共有8個I/O口，能根據自己的功能進行IO定義，寄存器的軟件來控制選擇輸入或輸出，當做為輸出時，還可以選擇為一般輸出電流（Normal Drive Current）或是大電流輸出（Large Sink Current），可直推高亮度LED，不需外加三極管。2V低電壓仍能正常發聲，復位和內部供電方面穩定，同時解決了部份4.5V以上供電情況下，電壓過高時的電流聲音雜音,提供了寬電壓支持的5V高電壓專用電源IO口，語音效果輸出穩定.

OTP系列一線通信協議語音芯片的優勢：

1, OTP-AC4160 內置電阻、外圍僅需要顆104電容．整個方案的成本更低.AT@CHIP
2, 工作電壓默認為1.8V—5.5V (同 MaskROM IC 的工作電壓范圍2.0V ~ 5.5V),使用4.5V以上供電或部分直流供電時在VDD5與VSS串一個0.1uF電容即可.

3, 提供多種產品選擇方案,出貨形式選擇多:
1),音樂賀卡機芯COB(AC60E0 4.5V/3V),
2),直插6Pin/9Pin(分別有10個腳的AC90A和六個腳的AC80E直插COB)模塊COB,
3), 主要出貨方式：SOP14,SOP8,裸片封裝可以選擇.

4, 量大時可以直接掩膜出貨，價格成本便宜，轉換靈活，是首單試單時的最佳解決方案，同時高bit比特率的聲音輸出，為音質效果和產品市場打下了良好的基礎.
5, 喇叭是8歐0.5W的,支持8歐阻值功率范圍 : 0.25W-1W的喇叭. 半 環 導 芯 體
6, 支持低電壓馬達復位功能，同時可能IO口的下拉阻值進行選擇，以適用光控等多種場合。

7，I/O做為輸出時，還可以選擇為一般輸出電流（Normal Drive Current）或是大電流輸出（Large Sink Current），可直推高亮度LED。
8，提供大音量PWM輸出(one 9-bit hardware PWM output)，可以直接輸出更大音量，不需外加三極放大。
9，內建雜音濾波線路（Noise Filter）,可以適當?shù)慕档捅尘霸胍簟?br />
10，提供低電壓復位（LVR=1。8V），看門狗計時（WDT），I/O復位功能（External Reset）。
11，同時能提供單線觸發（一線串口模式）和二線串行通訊方式 兩種方案�？蛻艨梢愿鶕�(jù)自己的功能進行選擇。資料見后面文檔的標準方案模塊。
12，可以按客戶的功能需求進行編程。AC40-OTP系列是一顆帶MCU單片機可編程的OTP語音芯片。
13, 環芯公司提供標準版的一線通信協議方案，方便客戶進行產品開發。
14，AC40系列共有多款語音OTP產品,能滿足不同聲音長度的需求：

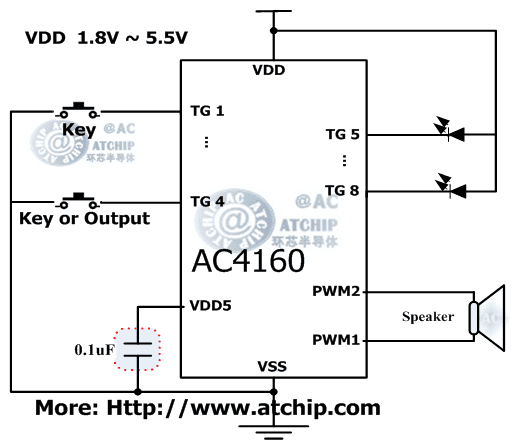

AC4160 Application Circuit 應用電路接線方法:

按鍵IO觸發與地有效

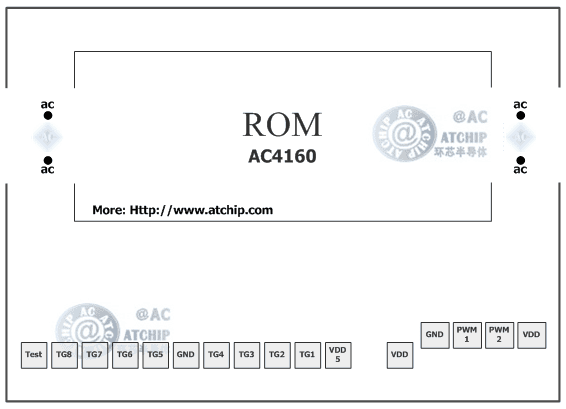

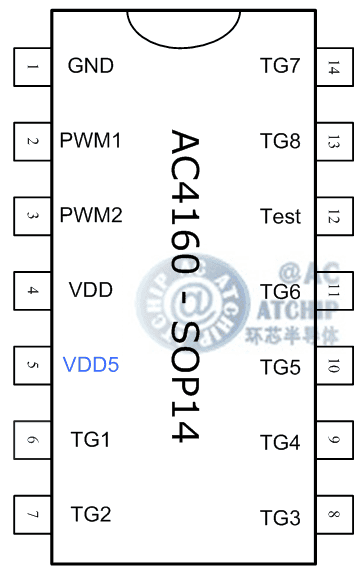

AC4160 封裝形式:

AC4160-SOP8 / MCU 單片機一線通信協議八腳 硬封裝貼片語音芯片資料

最常用最常見的硬封裝形式： 貼片八腳SOP8封裝 標準方案8腳TG1具有MCU單片機一線通訊協議功能 PAD Name AC4160-SOP8 1 1, TG7 2 2, TG6 3 3, TG2 4 4, Vss 5 5, PWM1 6 6, PWM2 7 7, Vdd 8 8, TG1

語音芯片單片機一線通信協議標準方案功能如下Mcu Single Line Control（AC4160）：

TG1，選曲鍵EUR（有按鍵功能）帶1線通信，曲目選曲后對TG1播放有效。

TG2，播放鍵EUI。

TG3，LUR順序播放。       TG4，LHR單首循環播放。

TG5和TG6 BusyLow,3HZ對閃。  TG7，BusyHigh，TG8，BusyLow。

一線通信協議單線觸發模式（1-Wire Communication Protocol）數據與語音關系：

收到命令后（芯片延遲10MS左右）即發聲。

一線通信協議(1-Wire Communication Protocol)時序資料參考：

單線控制功能（Mcu Single Line Control）為定制功能，一般應用于單片機應用場合。

只占用一個單片機IO口，是其主要優勢。

更多一線通信相關產品資料

AC4160 帶單片機MCU語音芯片 Serial Mode / 串行通訊觸發模式 直推喇叭

此為芯片特殊用法, 資料僅供產品調試參考, 具體功能請以樣品為準.

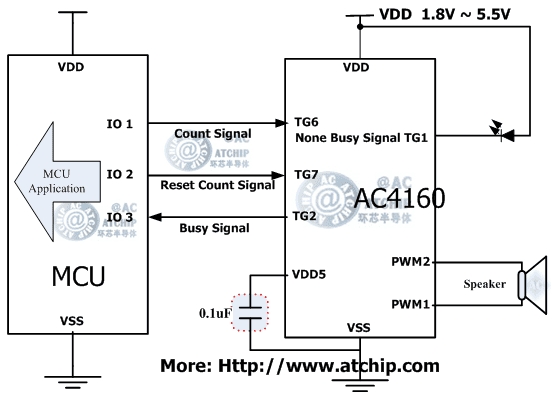

MCU單片機語音芯片PWM復位串行通訊簡單應用電路接線方法

AC4160_OTP帶單片機MCU語音芯片復位串行通訊應用說明

TG7復位信號 TG6歸0位，脈沖寬度范圍1-3ms,建議值2ms低電平。

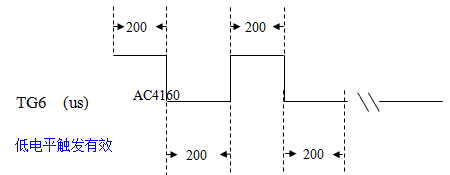

TG6觸發信號順序放音鍵，EUR，順序選擇放音，聲音播放時BUSY激活。脈沖寬度范圍100-300us建議值為200us低電平。

TG7給完復位低電平信號后，等待時間2ms高電平，TG6再給觸發信號

TG2為聲音播放時反饋信號腳,需要此功能時,請注明。

觸發一次一個聲音，mcu低電平TG6發出幾個脈沖識別第幾個聲音，

但在每次發出脈沖之前,必須個給otpTG7復位

TG2為Busy High, TG1為Busy Low腳位，請根據需求進行選擇。
