單片機一線通信協議的長秒數語音芯片資料 (AC4160-OTP)
單片機一線通信協議控制AC4160 / OTP語音芯片DataSheet原理圖下載 （右鍵點擊可以另存為）
單片機一線通信協議的長秒數語音芯片OTP資料:
AC4160_OTP160Sec是一顆單晶片CMOS語音合成4位微控制器可編程的OTP語音IC，直接PWM驅動高品質的喇叭,嵌入式EPROM架購的OTP語音芯片(One Time Programmable), 提供單通道的語音輸出，語音合成方式采用高音質的ADPCM演算法，最高采樣率可達CD音質44.1K，且內建一個雜音濾波線路可降低背景噪音。
使用RISC精簡指令集架購，共有44條指令，除了少數指令需要2個時序，大多數指令都是1個時序即可完成，可以很方便的以程式來控制完成不同的功能應用，內置精準的+/-1%內阻震蕩，可以不需外加震蕩電阻，提供待機模式（Halt mode）,可大幅的節省功耗，靜態電流(Isb)小于1uA。
AC4160_160秒單片機一線通信協議語音芯片是一種能夠存放最長160秒鐘的語音OTP芯片，共有8個I/O口，能根據自己的功能進行IO定義，寄存器的軟件來控制選擇輸入或輸出，當做為輸出時，還可以選擇為一般輸出電流（Normal Drive Current）或是大電流輸出（Large Sink Current），可直推高亮度LED，不需外加三極管。2V低電壓仍能正常發聲，復位和內部供電方面穩定，同時解決了部份4.5V以上供電情況下，電壓過高時的電流聲音雜音,提供了寬電壓支持的5V高電壓專用電源IO口，語音效果輸出穩定.
OTP系列一線通信協議語音芯片的優勢：
1, OTP-AC4160 內置電阻、外圍僅需要顆104電容．整個方案的成本更低.AT@CHIP
2, 工作電壓默認為1.8V—5.5V (同 MaskROM IC 的工作電壓范圍2.0V ~ 5.5V),使用4.5V以上供電或部分直流供電時在VDD5與VSS串一個0.1uF電容即可.
3, 提供多種產品選擇方案,出貨形式選擇多:
1),音樂賀卡機芯COB(AC60E0 4.5V/3V),
2),直插6Pin/9Pin(分別有10個腳的AC90A和六個腳的AC80E直插COB)模塊COB,
3), 主要出貨方式：SOP14,SOP8,裸片封裝可以選擇.
4, 量大時可以直接掩膜出貨，價格成本便宜，轉換靈活，是首單試單時的最佳解決方案，同時高bit比特率的聲音輸出，為音質效果和產品市場打下了良好的基礎.
5, 喇叭是8歐0.5W的,支持8歐阻值功率范圍 : 0.25W-1W的喇叭. 半 環 導 芯 體
6, 支持低電壓馬達復位功能，同時可能IO口的下拉阻值進行選擇，以適用光控等多種場合。
7，I/O做為輸出時，還可以選擇為一般輸出電流（Normal Drive Current）或是大電流輸出（Large Sink Current），可直推高亮度LED。
8，提供大音量PWM輸出(one 9-bit hardware PWM output)，可以直接輸出更大音量，不需外加三極放大。
9，內建雜音濾波線路（Noise Filter）,可以適當?shù)慕档捅尘霸胍簟?br />
10，提供低電壓復位（LVR=1。8V），看門狗計時（WDT），I/O復位功能（External Reset）。
11，同時能提供單線觸發（一線串口模式）和二線串行通訊方式 兩種方案�？蛻艨梢愿鶕�(jù)自己的功能進行選擇。資料見后面文檔的標準方案模塊。
12，可以按客戶的功能需求進行編程。AC40-OTP系列是一顆帶MCU單片機可編程的OTP語音芯片。
13, 環芯公司提供標準版的一線通信協議方案，方便客戶進行產品開發。
14，AC40系列共有多款語音OTP產品,能滿足不同聲音長度的需求：
型號 |
產品描述 |
|
5秒 SOP14 16K*10 ROM PWM +/-1%OSC |
|
18秒 SOP14 48K*10 ROM PWM +/-1%OSC |
|
36秒 SOP14 112K*10 ROM PWM +/-1%OSC |
|
60秒 SOP14 160K*10 ROM PWM +/-1%OSC |
|
100秒 SOP14 256K*10 ROM PWM +/-1%OSC |
|
160秒 SOP14,SOP8 400K*10 ROM PWM +/-1%OSC |

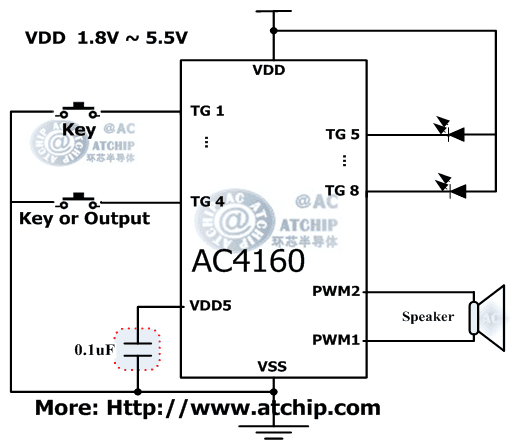

AC4160 Application Circuit 應用電路接線方法:
按鍵IO觸發與地有效
AC4160 Stand-alone play Mode / 按鍵觸發聲音播放直推喇叭模式PWM
|
AC4160 封裝形式:
AC4160-OTP語音芯片SOP14
帶單片機MCU語音芯片（4位微控制器可編程）
|
最常用最常見的硬封裝形式：
貼片八腳SOP14封裝(150mil)
Pin |
NAME |
1 |
GND |
2 |
PWM1 |
3 |
PWM2 |
4 |
VDD |
5 |
VDD5 |
6 |
TG1 |
7 |
TG2 |
8 |
TG3 |
9 |
TG4 |
10 |
TG5 |
11 |
TG6 |
12 |
Test |
13 |
TG8 |
14 |
TG7 |
|
SOP14貼片芯片封裝盡寸大小(SOP SIZE): 150Mil :
|
|
AC4160-SOP8 / MCU
單片機一線通信協議八腳
硬封裝貼片語音芯片資料
 |
最常用最常見的硬封裝形式：
貼片八腳SOP8封裝
標準方案8腳TG1具有MCU單片機一線通訊協議功能
PAD Name |
AC4160-SOP8 |
1 |
1, TG7 |
2 |
2, TG6 |
3 |
3, TG2 |
4 |
4, Vss |
5 |
5, PWM1 |
6 |
6, PWM2 |
7 |
7, Vdd |
8 |
8, TG1 |
|
PIN Descriptions 腳位功能
Pad Name |
ATTR. |
Description |
| TG1 |
I/O |
Input pin, active Low, or serial input at programming mode. |
| TG2 |
I/O |
Output or input pin. To be input, active Low. |
| TG3 |
I/O |
Output or input pin. To be input, active Low. |
| VDD5 |
Power |
Regulator input. Connect a 0.1uF cap to VSS or keep floating. |
| VSS |
Power |
Negative power. |
| VDD |
Power |
Positive power. |
| PWM1 |
O |
PWM output 1. |
| PWM2 |
O |
PWM output 2 . or select programming mode. |
AC4160 DC CHARACTERISTICS 電氣特性和參數 |
Symbol |
Parameter |
Min. |
Typ. |
Max. |
Unit |
Condition |
VDD |
Operating voltage |
1.8 |
3.0 |
5.5 |
V |
|
Isb |
Standby current, VDD=3V/4.5V |
|
1 |
|
uA |
No loading |
Iop |
Operating current |
VDD=3V |
|
850 |
|
VDD=4.5V |
|
1100 |
Iih |
Input current (1M ohms pull-low ac80) |
|
|
3 |
uA |
VDD=3V |
|
|
8 |
VDD=4.5V |
Iih |
Input current (300k ohms pull-low) |
|
|
10 |
uA |
VDD=3V |
|
|
25 |
VDD=4.5V |
Iih |
Input current (100k ohms pull-low) |
|
|
30 |
uA |
VDD=3V |
|
|
80 |
VDD=4.5V |
Ioh |
Output drive current |
|
-10 |
|
mA |
VDD=3V, Voh=1.0V |
|
-20 |
|
VDD=4.5V, Voh=2.2V |
Iol |
Output sink current |
|
20 |
|
mA |
VDD=3V, Vol=1.0V |
|
34 |
|
VDD=4.5V, Vol=1.0V |
Ioh |
PWM1, PWM2 output current |
|
-65 |
|
mA |
VDD=3V, Voh=1.5V |
Iol |
|
65 |
|
VDD=3V, Vol=1.5V |
F/F |
Frequency deviation by voltage drop |
VDD=3V |
|
1 |
|
% |
Fosc(3.0v)-Fosc(2.4v) Fosc(3v) |
VDD=4.5V |
|
0.1 |
|
Fosc(4.5v)-Fosc(3.0v) Fosc(4.5v) |
F/F |
Frequency lot deviation, (VDD=3V) |
-1 |
|
1 |
% |
Fmax(3.0v)-Fmin(3.0v) Fmax(3.0v) |
Fosc |
Oscillation Frequency |
1.31 |
1.54 |
1.61 |
MHz |
VDD=1.8~5.5V |
|
語音芯片單片機一線通信協議標準方案功能如下Mcu Single Line Control（AC4160）：
TG1，選曲鍵EUR（有按鍵功能）帶1線通信，曲目選曲后對TG1播放有效。
TG2，播放鍵EUI。
TG3，LUR順序播放。 TG4，LHR單首循環播放。
TG5和TG6 BusyLow,3HZ對閃。 TG7，BusyHigh，TG8，BusyLow。
一線通信協議單線觸發模式（1-Wire Communication Protocol）數據與語音關系：
數據XXH |
播放語音段 |
| 0000 0001（0x01） |
第一段 |
| 0000 0010（0x02） |
第二段 |
| 0000 0011（0x03） |
第三段 |
| … |
… |
| (8位二進制碼0-255) |
|
收到命令后（芯片延遲10MS左右）即發聲。

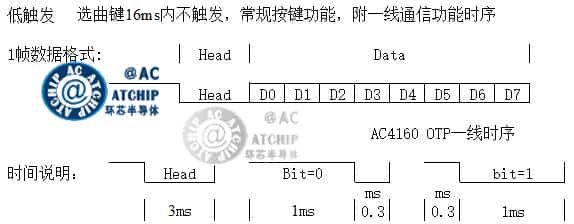

一線通信協議(1-Wire Communication Protocol)時序資料參考：
單線控制功能（Mcu Single Line Control）為定制功能，一般應用于單片機應用場合。
只占用一個單片機IO口，是其主要優勢。
更多一線通信相關產品資料

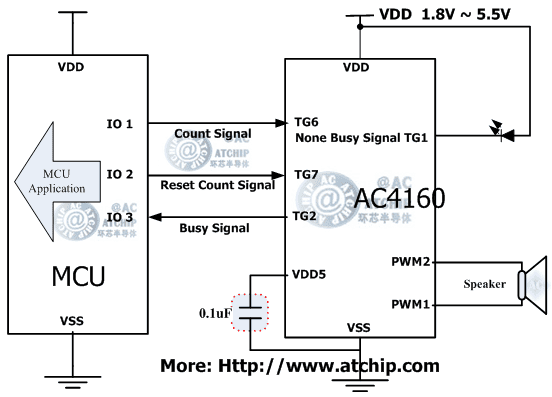

AC4160 帶單片機MCU語音芯片 Serial Mode / 串行通訊觸發模式 直推喇叭
此為芯片特殊用法, 資料僅供產品調試參考, 具體功能請以樣品為準.
MCU單片機語音芯片PWM復位串行通訊簡單應用電路接線方法 |
|
AC4160_OTP帶單片機MCU語音芯片復位串行通訊應用說明
TG7復位信號 TG6歸0位，脈沖寬度范圍1-3ms,建議值2ms低電平。
TG6觸發信號順序放音鍵，EUR，順序選擇放音，聲音播放時BUSY激活。脈沖寬度范圍100-300us建議值為200us低電平。
TG7給完復位低電平信號后，等待時間2ms高電平，TG6再給觸發信號
TG2為聲音播放時反饋信號腳,需要此功能時,請注明。
觸發一次一個聲音，mcu低電平TG6發出幾個脈沖識別第幾個聲音，
但在每次發出脈沖之前,必須個給otpTG7復位
TG2為Busy High, TG1為Busy Low腳位，請根據需求進行選擇。
AC4160 Pad Diceic Location 裸片綁定圖晶元
| CHIP SIZE: (0, 0)
|
Note注意事項:
*** The IC substrate must be connected to VSS or Floating. 芯片襯底為接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD5 may be connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD5 don’t need to connect any capacitor and can be kept this pad
floating to save a capacitor.
綁定位VDD5僅在4.5V以上有雜音時使用，3V不需要接地104電容.
|
AC4160 SIP COB Information 直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
AC4160-帶單片機MCU語音芯片（4位微控制器可編程）
SIP AC80E 單列直插COB腳位資料
直插1-6腳順序?yàn)閺淖笾劣? |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插6腳COB腳位資料:
PIN |
NAME |
1 |
TG1 |
2 |
TG2 |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
|
|
AC4160 MusicCard COB Information 音樂賀卡機芯COB軟封裝資料
/// 最常見語音芯片COB封裝形式
AC4160-帶單片機MCU語音芯片（4位微控制器可編程）
MusicCard AC60E 音樂賀卡機芯COB腳位資料
3V和4.5V AG10,LR54鈕扣電池供電的賀卡機芯PCB. |
音樂賀卡機芯語音COB腳位資料AC60E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
|
|
|
AC4160 Squeeze Box COB Information 擠壓盒COB軟封裝資料
/// 最常見語音芯片COB軟封裝形式
AC4160-帶單片機MCU語音芯片（4位微控制器可編程）
Squeeze Box AC80J 擠壓盒COB腳位資料
最常見的標準片擠壓盒機芯PCB |
擠壓盒語音COB腳位資料AC80J
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
|
|
|
無開模具費用,提供各種常用軟封裝COB (限94HB,94V0紙板PCB)
/// 最常見語音芯片COB軟封裝形式
AC80A 2032電池 3V供電 常用語音機芯COB
適用于各種音樂禮盒和光控小批量方案.
實物圖片,僅供參考.出貨請參照實際樣品情況.
若有改動,恕不另行通知.
常見的標準片機芯PCBA-CR2032電池3V語音方案 |
AC90Y 鈕扣電池3V供電 常用語音機芯COB
適用鈕扣式電池AG10,LR54; AG12,LR43; AG13,LR44的3V供電機芯COB
適用于各種音樂禮盒和光控小批量方案.
實物圖片,僅供參考.出貨請參照實際樣品情況.
若有改動,恕不另行通知.
常見的語音芯片機芯PCBA-CR2032電池3V語音方案 |
|
更多: 常見的語音芯片封裝形式(軟封裝COB和硬封裝)
|
|
|
Writer Mapping Description / 單片機OTP_語音芯片 IC系列
Writer Pin燒錄引腳 : PWM2,TG1,TG2,Test,VSS,VDD
OTP Writer Power Board Pin Mapping Table |
PAD Name |
AC4160-SOP8 |
AC4160-DIP8 |
|
|
|
TG7 |
1, TG7 |
1, TG7 |
TG6 |
2, TG6 |
2, TG6 |
TG2 |
3, TG2 |
3, TG2 |
Vss |
4, Vss |
4, Vss |
|
|
|
PWM1 |
5, PWM1 |
5, PWM1 |
PWM2 |
6, PWM2 |
6, PWM2 |
Vdd |
7, Vdd |
7, Vdd |
TG1 |
8, TG1 |
8, TG1 |
Descriptions
The AC4160 is a single-chip voice synthesizing CMOS IC, and OTP (One Time Programming) IC that are designed to direct support Mask ROM products. Total Voice Length is 160 second at 6 KHz sampling. PWM voice output with high quality speech, it's embedded EPROM architecture, AC4160 has 8 I/O pins. a8c0 Through accurate internal oscillation, external Rosc is unnecessary. Maximum 512 voice groups. One Group contain several steps; Maximum 1024 steps for all the Groups. Support PCM data compression. Support Two mode trigger function (Stand Alone, Serial Trigger Mode). Easy use development system is for function selection and voice combination . PC download the ROM code by the USB Port .
Functions
MAX voice file : 512
MAX Step : 512
Operating Voltage range: 1.8V ~ 5.5V
Total Voice Duration: 160" (960K Samples)
I/O pin : 8
Voice output : PWM
Debounce time : 50 us or 10 ms
Trigger mode (for all Input pins) :
Key Stand-alone Trigger Mode :
Edge/Level
Hold/Unhold
Retrigger/Irretrigger
Serial Trigger Mode : (Count Reset Mode)
Combinations of TG1 and TG8 to trigger maximum 512 Voice Group.
Play rate level:
AC4160 can provide different play rate as follow:
12.7kHz 11.2kHz 10.0kHz 9.0kHz
8.2kHz 7.5kHz 7.0kHz 6.5kHz
6.0kHz 5.6kHz 5.3kHz 5.0kHz
4.7kHz 4.5kHz 4.3kHz 4.1kHz
15.1kHz 13.3kHz 11.9kHz 10.7kHz
9.8kHz 9.0kHz 8.3kHz 7.7kHz
7.2kHz 6.8kHz 6.4kHz 6.0kHz
5.7kHz 5.4kHz 5.1kHz 4.9kH

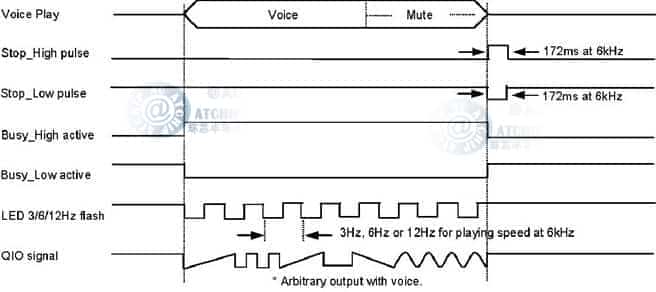

Output status (for each Output pin):
Stand by Status. (High/Low Status)
(1). Busy_High active : 播放時輸出高電平。(Drive輸出)
(2). Busy_Low active : 播放時輸出低電平。(Sink輸出)
Busy Low Active, Stop Low Pulse. 停止播放時輸出低電平脈沖。
Busy High Active, Stop High Pulse. 停止播放時輸出高電平脈沖。
LED Flash at 6 Hz. 播放時 LED 6Hz Sink輸出閃爍
LED Flash at 3 Hz. 播放時 LED 3Hz Sink輸出閃爍
LED Flash at 12 Hz. 播放時 LED 12Hz Sink輸出閃爍。
QIO signal Arbitrary Output with voice. 隨音樂節奏閃爍
※ 注意: 是指以 6kHz 的播放速度時LED閃爍的頻率；不同的播放速度，LED
閃爍的頻率也會不同。
※ Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.
All output pins support large-current output and can directly drive high brightness LED.(Iol=20mA @VDD=3V)
所有的輸出腳都可提供大電流來直推高亮度LED。(Iol=20mA @VDD=3V)
DataSheet原理圖下載
