六音單音警報聲音效芯片-車輛家庭防盜報警芯片
六音單音警報聲音效芯片應用接線圖AC9906 警報器芯片資料下載，右鍵可以另存為
六音單音警報聲音效警報器芯片資料:
AC9906-上電長響報警是一顆常見的的報警系統警報聲音效報警器芯片,常用于警報器，車輛防盜系統，家庭防盜系統以及各種報警系統提醒。
通過震蕩電阻Rosc可用來調整聲音速度，振蕩電阻為 240K 時，六音周期約為 25 秒。
可通過外部引腳選擇單種警報音電路或循環產生六種警報音電路，振蕩頻率可通過外圍調節。
內置 5V 穩壓二極管，內置上電復位電路，封裝為 SOP8 或 DIP8（需定制）出貨。
功能應用1，觸發開發上電長響單音警報音效；
功能應用2，觸發開發上電長響六音警報音效。
警報器聲音效果下載:
六音警報聲音效果下載下載1（選擇端，接電源VCC為單音，懸空為六音）;
單音警報聲下載2（選擇端，接電源VCC為單音，懸空為六音）;
可以通過震蕩電阻調整語速。
六音單音警報聲音效警報器芯片的常見應用場合：
1,聲光報警器（Audible and visual alarm）又叫聲光警號，是一種用在危險場所，通過聲音和各種光來向人們發出示警信號的一種報警信號裝置。防爆聲光報警器適用于安裝在爆炸性氣體環境場所，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，可以露天、室外使用。
2, 車輛防盜系統，高音報警系統，工業電子警報器 礦用報警裝置。
3, 家庭防盜系統，燃?xì)獍踩珗?bào)警，消防安全報警系統等等等等
4, 相關圖樣：
警報音效芯片電氣特性參數（ELECTRICAL CHARACTERISTICS）
Parameter
參數 |
Symbol
符號 |
Conditions
測試條件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
單位 |
Operating voitage 工作電壓 |
VDD |
|
3 |
|
5 |
V |
Standby current 靜態電流 |
Idd |
No Load |
- |
2 |
|
mA |
OPerating current 工作電流 |
IOP |
|
- |
0.1 |
0.5 |
mA |
Buzzet Driving current 推動電流 |
Iob |
＠Vds=1V |
|
2 |
- |
mA |
Oscillatort Frequency 振蕩頻率 |
Fosc |
R=300K |
|
128 |
|
KHz |
Operating temperature 工作溫度 |
Temp |
|
0 |
25 |
60 |
℃ |
聲音內容：警報聲音效，上電長響

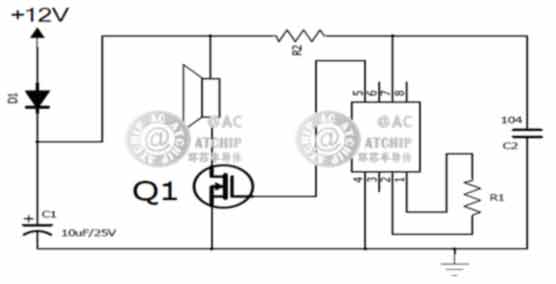

警報聲音效警報器芯片典型單推應用電路(電源 12V，推20/2W，常規使用)：
20W雙推單推可調電路另見PDF產品資料

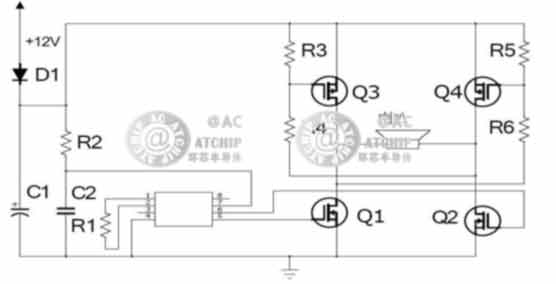

警報聲音效警報器芯片典型雙推應用電路(電源 12V，推20W，常規使用)：

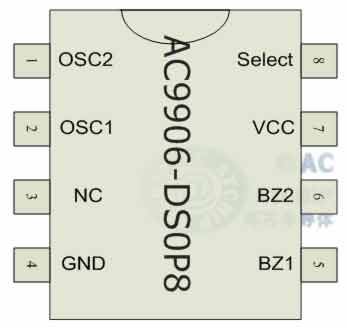

AC9906警報聲音效報警器芯片Sop8貼片八腳腳位圖
AC9906 - DIP8 / SOP8
單音六音警報芯片貼片8腳
 |
最常用最常見的硬封裝形式：
直插八腳DIP8封裝和
貼片八腳SOP8封裝
Sop8封裝規格(150Mil)
PIN |
NAME |
1 |
OSC2 |
2 |
OSC1 |
3 |
NC |
4 |
GND |
5 |
BZ1 |
6 |
BZ2 |
7 |
VCC |
8 |
Select |
|
符 號 描 述 腳 位ac9906(txm9906)
OSC1 外接振蕩電阻，阻值為 240K 時，六音周期約為 25 秒 1
OSC2 2
NC 空腳 3
GND 地 4
BZ1 聲音輸出，互為反向信號 5
BZ2 6
VDD 電源 7
Select 選擇端，接電源為單音，懸空為六音 8
DIP8雙列直插封裝尺寸大小 (PDIP SIZE):
 |
SOP8貼片芯片封裝盡寸大小(SOP SIZE):
|
六音警報聲相關系列產品:
1，AC3Y710常用警報聲（外接功放電路，無閃燈，推薦）
2，AC3Y710F警報聲帶燈（內置功放電路和震蕩電阻Rosc，帶1.3Hz閃燈）
3，AC3Y710L常用警報聲帶燈（外接功放電路，帶2Hz閃燈）
4，AC3Y305四聲警報聲COB（警車聲，消防車聲，救護車聲，機槍聲）
5，ACS9561四聲警報SOP8（警車聲110，消防車119，救護車120，機關槍）,新產品更低價：AC9561
6，AC80M02語音叮咚聲（叮咚兩聲，門鈴叮咚聲等）
7，AC9906-JB-六音單音警報聲音效芯片-車輛家庭防盜報警系統芯片
8，AC3M01單音警報聲音效芯片SOT-23封裝3個腳芯片
9，AC3M06六音警報聲音效報警器芯片SOT-23封裝3個腳芯片(三極管樣式)）
10，AC8VM12語音叮咚聲（叮咚一聲叮咚兩聲SOP8，門鈴叮咚聲等）
11，AC3L710常用單音警報聲帶燈,撬門報警防盜防狼,開箱報警閃燈功能（最新款SOP8貼片八腳，帶2Hz閃燈）
12，AC9GD警報聲歡迎光臨警戒區報警器芯片
13，報警器芯片選型警報產品報警器芯片選型
14，AC3M01一音警報聲音效芯片SOT-23封裝3個腳芯片
15，AC9561四聲警報新產品報警器芯片（警車聲，消防車聲，救護車聲，機槍聲），單價0.23
16，AC9001語音芯片PWM輸出專用SOP8功放芯片
17，AC3W830專用防狼器報警芯片,撬門報警防盜防狼警報,帶兩級獨立燈光控制（比AC3L710多獨立燈控）
更多產品:/speechic.asp
|
AC9906 SIP 6Pin COB Package Information
6腳直插COB軟封裝資料/// 最常見報警器芯片COB軟封裝形式
/// 最常見報警器芯片COB封裝形式
AC9906-警報聲音效報警器芯片
Sip 6Pin COB AC80E
單列直插COB腳位資料
直插1-6腳順序?yàn)閺淖笾劣? |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
OTP-30系列于直插6腳COB腳位資料:
PIN |
NAME |
1 |
OSC2 |
2 |
OSC1 |
3 |
BZ1 |
4 |
BZ2 |
5 |
VSS |
6 |
VDD |
|
|
請注意！
靜電敏感器件請做好電磁干擾防范。 |
 |
電路操作注意事項：
靜電在很多地方都會產生，采取下面的防護措施，可以有效的防止 MOS 電路由于受 靜電放電影響而損壞：。
● 操作人員要通過防靜電腕帶接地。
● 設備務必外殼接地。
● 裝配過程中使用的工具必須接地。
報警器芯片常見注意事項：
1,語音芯片的喇叭常規為：8歐0.25-0.5瓦。歐姆值范圍：8-32歐，值變大時音量變小變?nèi)�。歐功率值范圍：0.25-1瓦（W）。無法驅動4歐喇叭和2W以上的喇叭。
2,語音芯片電路中正負極的104電容（0.1uF），除極少數簡易功能芯片在紐扣電池4.5V以下供電時，都不能省去，否則會引發不發聲音，聲音中斷，雜音等不良情況。
● 電容設計線路板時，離芯片越近越好!
● 正負極的104電容，除特別注明的簡易功能芯片外，一定不能省!
3,應用電路中存在變壓器，馬達和大電感元件時，語音芯片應按電磁規范，做好相應防范措施，語音芯片屬于敏感器件。
