AC8DM03三聲門鈴雙音3首門鈴IC有選曲功能 (應用資料)
門鈴3首雙音音樂IC/AC8DM03原理圖下載 右鍵點擊可以另存為
有選曲功能的門鈴芯片原理資料 :音樂門鈴芯片 ,音質效果好，有3首門鈴音樂，叮咚二聲，致愛麗斯，西敏寺鐘聲共有3個I/O口,其中2個按鍵，一個是選擇音樂鍵，一個是播放鍵，1個隨節奏輸出閃燈,可以用來連馬達,無任何外圍(不需104電容)，產品方案成本極低．如果需要叮咚三聲，請選擇ac3cm13 。
三聲門鈴芯片即時經典的三首門鈴聲音叮咚，致愛麗絲，西敏寺鐘聲，3首曲目列表：
雙音3聲門鈴IC AC8DM03下載 右鍵可另存為
產品參數：
觸發方式：選曲鍵:L/U/R,(
三聲門鈴 選曲鍵,順序選��；Voice-Select function)
播放鍵: L/U/I, (播放鍵，Trigger OKY selected melody)
輸出信號：Output1: Flash with melody (Sink)
靜態電流：Isb≤
[email protected]
工作電流： (無負載) Iop: 1.5mA @4.5V
IO輸入電流：Iih:
[email protected]
IO輸出電流：Iol:
[email protected]
內置震蕩電電阻：INT_OSC:+/-1.5%誤差
支持喇叭和蜂鳴片：喇叭是8歐0.5W 范圍 :0.25W-1W的喇叭都行.
出貨形式：
COB可出AC80E(6pin可以加閃燈或不加),AC90A和擠壓盒板AC80J等、裸片（已燒錄好），裸片3-5天交貨,COB綁好7-10天交貨。
三聲門鈴音樂曲目：門鈴3首音樂IC 三首
1
Ding dong Ding dong叮咚兩聲
2
Big ben 西敏寺鐘聲
3
For elise 致愛麗斯 致艾麗斯
叮咚 門鈴音樂 IC / 叮咚 1聲門鈴音樂芯片常見應用場合：
可視門鈴，樓宇對講，無線門鈴，高端門鈴產品，門內外語音對講，智能貓眼可視門鈴，可視對講門鈴，可視對講系統,樓宇可視對講，別墅可視對講系統，貓眼門鈴。

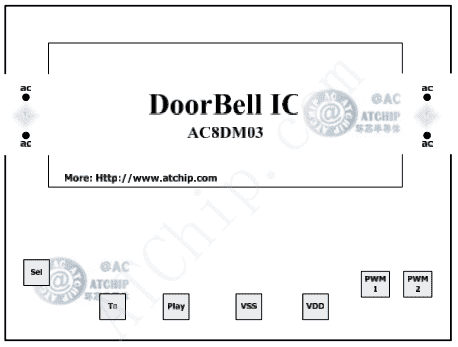

芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
AC8DM03雙音門鈴IC芯片接線圖PWM直推喇叭
AC8DM03 三聲門鈴芯片3首 SIP COB Information 直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
AC8DM03 三聲門鈴芯片3首 -SIP AC80E 單列直插 COB 腳位 資料
直插1-6腳順序?yàn)閺淖笾劣?
直插語音COB腳位資料AC80E
實物圖片,僅供參考.
直插6腳COB腳位資料:
PIN
NAME
1
Selected Key
2
Play Key
3
PWM1
4
PWM2
5
VDD
6
VSS
AC8DM03 三聲門鈴芯片3首 封裝形式DIP8 / SOP8
AC8DM03 三聲門鈴芯片3首-DIP8/SOP8
最常用最常見的硬封裝形式：
直插八腳DIP8封裝和
PIN
NAME
1
VDD5
2
PWM2
3
PWM1
4
VDD
5
VSS
6
Test
7
Selected Key
8
Play Key
DIP8 雙列直插封裝尺寸大小 (PDIP SIZE):
SOP8 貼片芯片封裝盡寸大小 (SOP SIZE):
音樂芯片系列裸片綁定圖 (AC80F2 供參考)
對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.
若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
PCB大小規格(AC80F2)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
更多音樂芯片IC產品如:圣誕音樂ic系列,情歌音樂ic系列,兒歌音樂ic系列,門鈴音樂IC系列,水晶圣誕音樂等等 請?jiān)L問: /musicic.asp
相關產品：
AC80M12-電話鈴音12首 AC8DC03-圣誕三首3首 AC8DB10-和弦音樂鬧鐘10首 AC80E12-兒歌12十二首
AC8FM28-門鈴二十八首 AC8DC18-圣誕28首十八首 AC8DC20-圣誕20首(水晶音樂系列二十首)
AC8DML1-叮咚一聲 AC80M02-語音叮咚二聲 MusicIC音樂芯片 AC8DM03-最常見的三聲門鈴三首
BabaCarrierIC童車芯片 AC8DME2-音樂叮咚二聲 AC3Y710-警報聲音效片 ChristmasIc圣誕芯片
AC8FM16-4和弦16首 AC8FM58-和弦58首門鈴 DoorbellIC門鈴芯片 AC8DD12-叮咚門鈴芯片
AC3JD03門磁警報叮咚 AC8JM20-門磁門鈴20手 AC8DM18-雙音門鈴18首 AC3CM13-三聲叮咚芯片
AC3M01單音警報 AC3L710-門磁警報音效片 AC9561-四聲警報芯片 AC8DM63-門鈴芯片 63首
AC3W830防狼器報警芯片 門磁警報芯片選型 錄放芯片-ISDic AC3CM12-語音叮咚芯片
以上產品均可配常規COB 出貨,擠壓盒PCB板,直插單面PCB等,如:
AC80E5常規6腳語音芯片COB AC80F直插常規5腳語音芯片COB AC80J擠壓盒COB 板 .
ICdip8封裝和線路板 ICsop8封裝和線路板 AC90A門鈴10腳COB板 .
