雙音圣誕二十首音樂IC描述資料簡介:
AC8DC20是一顆PWM聲音輸出的雙音水晶音樂芯片,共有20首圣誕系列水晶音樂, 音質效果好，共有3個I/O口,其中1個按鍵,1個隨節奏輸出閃燈,1個Busy Low 低電平輸出, 可以用來連馬達,無任何外圍(不需104電容)，產品方案成本極低.
雙音圣誕二十首音樂IC產品參數：
觸發方式：OKY:L/U/R,(圣誕音樂選曲鍵,順序選��；Voice-Selectfunction)
輸出信號：IO1: Flash with melody (Sink)
IO2: Busy Low (輸出)
工作電壓：VDD:DC1.8~5.5V
靜態電流：Isb≤ [email protected]
工作電流： (無負載) Iop: 1.5mA @4.5V
IO輸入電流：Iih: [email protected]
IO輸出電流：Iol: [email protected]
內置震蕩電電阻：INT_OSC:+/-1.5%誤差
支持喇叭和蜂鳴片：喇叭是8歐0.5W 范圍 :0.25W-1W的喇叭都行.
出貨形式：
COB可出AC80E(6pin可以加閃燈或不加),AC90A和擠壓盒板AC80J等、裸片（已燒錄好），裸片3-5天交貨,COB綁好7-10天交貨。
全部試聽請點擊下載：
圣誕20首AC8DC20下載 右鍵可另存為
音樂曲目：水晶圣誕音樂18首,水晶音樂系列
| Jingle Bells 鈴兒響叮當 + O Christmas Tree 哦，圣誕樹 |
The First Noel第一首圣誕頌+ We Wish You a Merry Christmas 祝你圣誕快樂 |
O Holy Night 神圣夜晚 + Hark! The Herald Angels Sing聽天使們高聲唱 |
Ave Maria 圣母頌 + O Little Town Of Bethlehem小城伯利恒 |
Jesus, Joy Of Men’s Desiring耶穌,人們仰望喜悅 + Deck The Halls 布置圣誕家 |
Angels We Have Heard On High天使歌唱在高天+ Joy To The World普世歡騰 |
O Come All Ye Faithful耶穌禮贊+ It Came Upon Midnight Clear緬想當年時方夜半 |
Silent Night 平安夜 + Upon The Housetop在屋頂上 |
White Christmas 白色圣誕節 + Santa Clause is Coming to Town圣誕老人進城來 |
The Twelve Days of Christmas 12天的圣誕節 + Frosty The Snow man 皚皚雪人 |

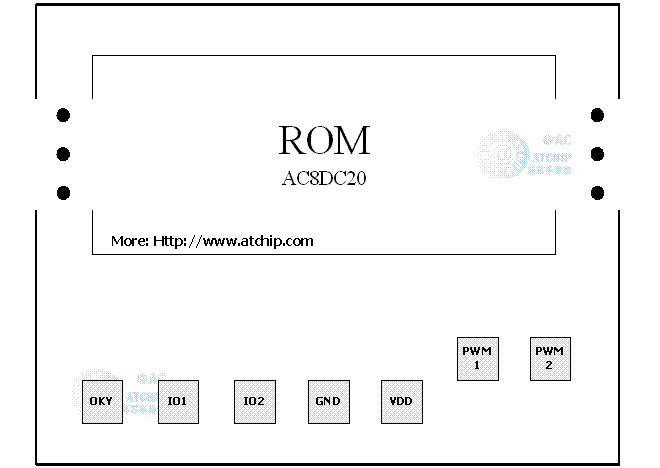

芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
晶片底盤接地或懸空

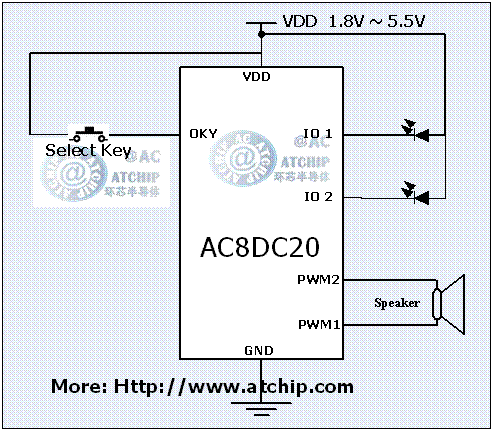

AC8DC18雙音音樂語音芯片接線圖PWM直推喇叭
圣誕音樂IC / 圣誕音樂芯片18首常見應用場合：
1, 水晶 音樂盒，音樂琴，電子音樂琴，電子八音琴，八音盒音樂鈴，水晶鋼琴音樂盒，Musical Movement。
2, 八音盒音樂鈴替代，八音盒主要指機械發音器的音樂盒，1796年由瑞士鐘表匠安托法布爾發明,轉動盒內的鏈環,可自動演奏音樂。有排布了針頭狀突起的銅筒或唱盤,隨著轉筒或唱盤的旋轉,針狀突起撥動經調諧的鋼簧片發聲,譯碼出成段的音樂。
3, 音樂水晶球，魔法水晶球，八音琴音樂鈴，圣誕水晶球。魔法森林，音樂城堡等等
4, 相關圖樣： 水晶音樂盒，圣誕音樂盒，八音盒
音樂芯片系列裸片綁定圖 (AC80F2 供參考)
對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.
若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
PCB大小規格(AC80F2)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
更多音樂芯片IC產品如:圣誕音樂ic系列,情歌音樂ic系列,兒歌音樂ic系列,門鈴音樂IC系列,水晶圣誕音樂等等
請訪問:/musicic.asp
