叮咚電子門鈴IC選擇 / 叮咚電子門鈴芯片資料
叮咚電子門鈴IC選擇 / 叮咚電子門鈴芯片介紹:
叮咚電子門鈴芯片是指含有叮咚聲的門鈴芯片，通常是指叮咚1聲，叮咚2聲，叮咚3聲，這里面又根據效果的不同分為語音的和音樂的叮咚電子門鈴芯片，音樂的叮咚電子門鈴芯片又可以分為，單音叮咚電子門鈴芯片，雙音叮咚電子門鈴芯片，和弦叮咚電子門鈴芯片（4和弦或者8和弦，16和弦,這里根據音色或者芯片硬件通道來進行分類）。
部分叮咚電子門鈴芯片產品同時支持出OTP硬封裝SOP8封裝形式,應用線路極其簡單，2V低電壓仍能正常發聲，3V和4.5以下供電時僅需一顆104電容，無任何其他外部元器件，復位和內部供電穩定，同時提供了寬電壓5V的支持，語音效果輸出穩定�！�
和弦叮咚電子門鈴芯片28首芯片按鍵都帶有觸發防抖功能（觸發消抖時間為12ms），同時選曲鍵具有MCU單片機一線通訊功能，以適用單片機應用等場合。
叮咚電子門鈴芯片產品列表選型:
1 雙音的音樂電子門鈴芯片叮咚兩聲/ 叮咚2聲 DingDong DingDong AC8DME2-音樂叮咚二聲
2 雙音的音樂電子門鈴芯片叮咚/ 叮咚1聲 DingDong AC8DML1-叮咚一聲
3 語音的電子門鈴芯片叮咚兩聲/ 叮咚2聲 DingDong DingDong AC80M02-語音叮咚二聲
4 雙音的叮咚兩聲/ 叮咚一聲 合一版 DingDong DingDong AC8DD12-叮咚電子門鈴芯片
5 和弦音樂電子門鈴芯片叮咚兩聲/ 叮咚2聲 DingDong DingDong AC8FM28-門鈴二十八首
6 語音的叮咚兩聲/ 叮咚一聲 合一版便宜SOP8貼片 DingDong AC8VM12-語音叮咚門鈴芯片
7 語音的電子門鈴芯片叮咚/ 叮咚1聲帶三級音量控制 DingDong AC8VC01-叮咚一聲帶音量控制
8 語音門鈴芯片叮咚兩聲/ 叮咚2聲帶三級音量控制 DingDong DingDong AC8VC02-語音叮咚二聲
叮咚電子門鈴芯片產品原理圖，音源試聽列表:
1 叮咚叮咚兩聲門鈴芯片應用接線圖AC8DME2 右鍵點擊可以另存為 電子門鈴音源試聽
2 叮咚一聲門鈴芯片應用接線圖AC8DML1 右鍵點擊可以另存為 電子門鈴音源試聽
3 叮咚兩聲門鈴芯片應用接線圖AC80M02 右鍵點擊可以另存為 電子門鈴音源試聽
4 叮咚電子門鈴芯片芯片資料/AC8DD12原理圖下載 右鍵點擊可以另存為 電子門鈴音源試聽
5 和弦叮咚門鈴芯片28首芯片資料/AC8FM28原理圖下載 右鍵點擊可以另存為 電子門鈴音源試聽
6 語音叮咚電子門鈴芯片芯片資料/AC8VM12原理圖下載 右鍵點擊可以另存為 電子門鈴音源試聽
相關：自己動手做DIY叮咚電子門鈴
叮咚電子門鈴IC選擇 / 電子門鈴音樂IC芯片的優勢：
觸發方式：Selected Key :L/U/R,(門鈴音樂選曲鍵,順序選�。籚oice-Select function)
Play Key : E/U/I, (門鈴音樂播放鍵，Trigger OKY selected melody)
輸出信號：Busy Low 3Hz
工作電壓：VDD:DC2~5.5V，推薦使用是3.0V和4.5V
靜態電流：Isb≤[email protected]
工作電流： (無負載) Iop: 1.5mA @4.5V
IO輸入電流：Iih:[email protected]
IO輸出電流：Iol:[email protected]
內置震蕩電電阻：INT_OSC:+/-1.5%誤差
支持喇叭和蜂鳴片：喇叭是8歐0.5W 范圍 :0.25W-1W的喇叭都行.
提供多種產品選擇方案,出貨形式選型多：
1),直插9Pin模塊COB (九個腳的AC80M直插COB，需要定制)
2),直插10Pin模塊COB (十個腳的AC90A直插COB，需要定制)
3),SOP8貼片八腳（主打）,裸片封裝可以選擇。
掩膜成品芯片可以小批批，也可以直接掩膜出貨，價格成本便宜，轉換靈活，是首單試單時的最佳解決方案，
同時高bit比特率的聲音輸出，為音質效果和產品市場打下了良好的基礎。
叮咚電子門鈴音樂曲目：叮咚電子門鈴音樂IC共2首叮咚(AC8DD12)
|
叮咚兩聲 / 叮咚2聲 |
DingDong DingDong
|
|
|
叮咚 / 叮咚1聲 |
DingDong |
|
叮咚電子門鈴音樂IC / 叮咚電子門鈴音樂芯片 常見應用場合：
可視門鈴，樓宇對講，無線門鈴，高端門鈴產品，門內外語音對講，智能貓眼可視門鈴，可視對講門鈴，可視對講系統,樓宇可視對講，樓宇對講，別墅可視對講系統，貓眼門鈴。
無線可視門鈴是一款電子設備，具備“集體化控制”獨特優勢的雙向智能網絡控制系統平臺，完全依照人們的需求以及現代家居生活需要而研發。無線可視門鈴簡介無線可視門鈴英文名稱是 wireless Video door phone或wireless Video door bell。
4, 相關圖樣：
芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
晶片底盤接地或懸空
Note注意事項:
*** The IC substrate must be connected to VSS or Floating. 芯片襯底為接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap.
VDD與VSS之間在4.5伏或者大電流供電時需加一顆104去噪音. 3V供電時建議保留0.1uf電容。
貼片8腳芯片只有播放，選曲，和3HZ busy輸出腳。
叮咚電子門鈴芯片和弦音樂門鈴IC芯片接線圖PWM直推喇叭
叮咚電子門鈴芯片 SIP COB Information 直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
叮咚電子門鈴芯片-SIP AC80E 單列直插COB腳位資料
直插1-6腳順序為從左至右. |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插6腳COB腳位資料:
PIN |
NAME |
1 |
Selected Key |
2 |
Play Key |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
點擊鏈接進入詳細尺寸資料頁面
/// 最常見叮咚電子門鈴芯片語音芯片COB軟封裝形式
AC83E 語音標準品系列
Sip 5Pin COB AC80F
單列直插COB腳位資料
直插1-5腳順序為從左至右.
PCB板高10mm,寬15.5mm |
直插語音COB腳位資料AC80F
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插5腳COB腳位資料:
PIN |
NAME |
1 |
Ka1 |
2 |
PWM1 |
3 |
PWM2 |
4 |
VDD |
5 |
VSS |
|
叮咚電子門鈴芯片 封裝形式DIP8 / SOP8
叮咚電子門鈴芯片- SOP8
叮咚電子門鈴芯片IC
OTP 8腳硬封裝芯片資料
 |
最常用最常見的硬封裝形式：
直插八腳DIP8封裝和
貼片八腳SOP8封裝
To為3Hz功能
PIN |
NAME |
1 |
VDD5 |
2 |
PWM2 |
3 |
PWM1 |
4 |
VDD |
5 |
VSS |
6 |
To |
7 |
DD1 1sound Key |
8 |
DD2 2Sound Key |
|
DIP8雙列直插封裝尺寸大小 (PDIP SIZE):
 |
SOP8貼片芯片封裝盡寸大小(SOP SIZE):
|
叮咚電子門鈴芯片輸出狀態Ding Dong IC Output status (for To):
A. Stand by Status. (High/Low Status)：
(1). Busy_High active : 播放時輸出高電平。(Drive輸出)
(2). Busy_Low active : 播放時輸出低電平。(Sink輸出)
B. Busy Low Active, Stop Low Pulse. 停止播放時輸出低電平脈沖。
C. Busy High Active, Stop High Pulse. 停止播放時輸出高電平脈沖。
D. LED Flash at 6 Hz. 播放時 LED 6Hz Sink輸出閃爍。
E. LED Flash at 3 Hz. 播放時 LED 3Hz Sink輸出閃爍。
F. LED Flash at 12 Hz. 播放時 LED 12Hz Sink輸出閃爍。
G. QIO signal Arbitrary Output with voice. 隨音樂節奏閃爍。
Note注意事項:
是指以 6kHz 的播放速度時LED閃爍的頻率；不同的播放速度，LED閃爍的頻率也會不同。
*** Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.
All output pins support large-current output and can directly drive high brightness LED. (Iol=20mA @VDD=3V)
所有的輸出腳都可提供大電流來直推高亮度LED。(Iol=20mA @VDD=3V)

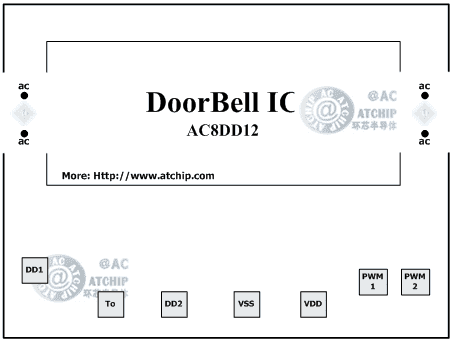

叮咚電子門鈴芯片系列裸片綁定圖樣例 (AC80F2 供參考)
對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.
若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
PCB大小規格(AC80F2)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
更多電子音樂芯片IC產品如:圣誕音樂ic系列,情歌音樂ic系列,兒歌音樂ic系列,門鈴音樂IC系列,水晶圣誕音樂等等
請訪問:/musicic.asp
相關產品：
AC80M12-電話鈴音12首 AC8DC03-圣誕三首3首 AC8DB10-和弦音樂鬧鐘10首 AC80E12-兒歌12十二首
AC8FM28-門鈴二十八首 AC8DC18-圣誕28首十八首 AC8DC20-圣誕20首(水晶音樂系列二十首)
AC8DML1-叮咚一聲 AC80M02-語音叮咚二聲 MusicIC音樂芯片 AC8DM03-最常見的三聲門鈴三首
BabaCarrierIC童車芯片 AC8DME2-音樂叮咚二聲 AC3Y710-警報聲音效片 ChristmasIc圣誕芯片
AC8FM16-4和弦16首 AC8FM58-和弦58首門鈴 DoorbellIC門鈴芯片 AC8DD12-叮咚電子門鈴芯片 AC3JD03門磁警報叮咚 AC8JM20-門磁門鈴20手 AC8DM18-雙音門鈴18首 AC3CM13-三聲叮咚芯片
AC3M01單音警報 AC3L710-門磁警報音效片 AC9561-四聲警報芯片 AC8DM63-門鈴芯片63首
AC3W830防狼器報警芯片 門磁警報芯片選型 錄放芯片-ISDic AC3CM12-語音叮咚芯片
以上產品均可配常規COB出貨,擠壓盒PCB板,直插單面PCB等,如:
AC80E5常規6腳語音芯片COB AC80F直插常規5腳語音芯片COB AC80J擠壓盒COB板.
ICdip8封裝和線路板 ICsop8封裝和線路板 AC90A門鈴10腳COB板.
環芯公司銷售團隊竭誠為您服務，同時我們將以最好的產品質量和價格為您和您的企業帶來更好的產品和效益。
歡迎來電咨詢!
本著平等互惠原則，期待與您攜手合作，共創輝煌。
