三腳升壓電感引腳長腳區分警報器芯片接法圖示

三腳升壓電感引腳長腳區分警報器芯片接法圖示簡述:

三腳電感通用名稱：三腳升壓電感，別名：三角電感，
三腳升壓電感有哪些規格：
三腳電感常用的規格有PK3W0608系列，PK3W0810系列，，PK3W0912系列，PK3W1016系列.
具體型號如:PK3W0608-262-683K-UL, PK3W0810-132-603K-UL, PK3W0912-142-124K-UL, PK3W1016-103-903K-UL等。

三腳升壓電感用的材質跟工字電感的材質是一樣的，通常說的工字電感指的是二個引腳的，只有一個繞組，而三腳升壓電感有三個引腳，三個引腳有很大的定制性，一個長腳，二個短腳，或一個短腳，二個長腳，或長腳、中腳、短腳。三腳升壓電感一共只有三個引腳，只要區分了一個引腳其他二個引腳就也固定下來了，不需要做特別的標示做區分。因為三個引腳要么是固定的順時針方向腳位圖，要么就是逆時針方向腳位圖，三個引腳都是固定的。不能移動。
三腳升壓電感引腳的區分方法：
1、用萬用表來區分三腳升壓電感要區分初級跟次級。萬用表是一個簡單的測試儀器，萬用表基本的功能是測試電壓，電流，電阻，三個功能。用萬用表來測試區分三腳升壓電感引腳剛好用得上萬用表上的電阻檔位。根據三腳升壓電感升壓原理，三腳升壓電感有一個初級，一個次級，初級匝數比較少，電阻值比較小，次級匝數比較多，電阻值比較大。

初級次級的電阻值必須滿足：二個繞組疊加值>次級繞組>初級繞組。當出現為0則是有短路現象，出現電阻值無窮大，不穩定在跳則是有開路現象。
比如三個引腳1、2、3 。三腳升壓電感只需測試以下個次就可以，如果測試1-2電阻數值 40歐：測試2-3電阻數值：442歐；測試1-3電阻數值：570歐。那就是1-2是初級，2-3就是次級，最大的那個電阻值是二個繞組疊加的電阻值。2腳就是中間腳
2、用LCR電橋區分三腳升壓電感：LCR主要是測試電感相關參數，電容相關參數，電阻相關參數的一種綜合測試儀。用LCR測試三腳升壓電感選用電感測試檔位。這個方法比萬用表測試區分方法要簡單便捷精準。推薦也是這一種方法。用LCR電橋三個引腳進行二組二組的測試，

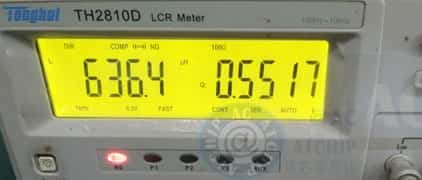

如測試1-2電感量：636UH ;
三腳電感初級電感量測試

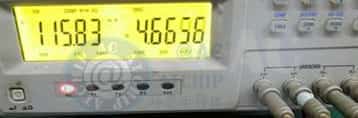

測試2-3電感量115mH ;
三腳電感次級電感量測試

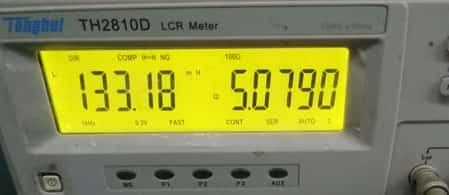

測試1-3電感量133mH.
三腳電感總電感量測試
那就是1-2是初級線圈，2-3就是次級圈，最大的那個電感量值是二個繞組疊加的電感量值。第2腳就是中間引腳
如何用LCR電橋測試電感及具體的電橋參數設定請點擊：電感的測量方法 有詳細的介紹做為參考。
三腳升壓電感引腳標示區分
1、用引腳長度來做區分：比如：一個長腳二個短腳；二個長腳一個短腳；一個長腳一個中腳一個短腳；三種長度來標示，只要一個腳區分了其他二個腳也就固定了下來，
A、最好的區分方法是一長二短，一短二長次之，最不理想的的標示區分是長中短三種不同長度表示方法。PCB板上的孔位是固定的，腳位也是因定的，比如PCB板上三個孔位的公共腳旁邊打一個白點做為標示，三腳升壓電感選用第一種一長二短的標示區分方法用公共腳做長腳，長腳對準白點孔位插上去就可以了。
B、如果采用后面二短一長，或長中短，特別是長中短這種方法從理論上講長中短每個腳位代表不同的腳位，從理論感覺上最理想的一種方法。實際上是一種紙上談兵的心態。因為在實踐生產中，一線操員工要想提高效率，就必需減少一線操作員思考動作時間，如果操作員只要區分長腳，那操作員只要看到長腳就確認插入PCB。如果是長中短，那操作員要確認長中短三個腳位，相當于確認三次才能開始插入PCB。從而增加了操作員的工作量。
2、三腳升壓電感在用引長度的區分標示基礎上額外在三腳升壓電感的外殼上加一條白色標示做為區分。
三腳升壓電感在插件后或插件前都是要剪短引腳，當引腳被剪短后三個引腳就無法被區分。如果在外殼上加上一條白色的標示條，那就可以完美的解決這個問題。
總結，三腳升壓電感引腳區分的最佳方法是用長腳做為公共引腳簡稱“中腳” 并且在長引腳對應的外殼上加一條白色的白條做為標示。
三腳升壓電感三個引腳的接法：
如用上面的方法測試出來1為初級一個引腳，2為公共中間腳，3為次級的另一個腳，三腳升壓電感與三極管及蜂鳴片具體接法是： 1腳接電源，2腳接三極C極，蜂鳴片的一個腳接1腳；蜂鳴片的另一個引腳接三腳升壓電感器第3腳。圖示如下：
三腳電感升壓報警電路圖

單音警報聲音效警報器芯片資料:又見一音警報

AC3M01-上電長響報警是一顆常見的的報警系統警報聲音效報警器芯片,常用于警報器，車輛防盜系統，家庭防盜系統以及各種報警系統提醒。
無需震蕩電阻不可調整聲音速度，單聲警報一直循環。
內置 5V 穩壓二極管，內置上電復位電路，驅動能力強（典型值 2A），可直接驅動喇叭。封裝為SOT-23封裝3個腳芯片(三極管樣式)出貨。
警報產品請用警報喇叭測試，玩具喇叭8歐0.5W的會發熱燒喇叭。

功能應用：觸發開發上電長響單音警報音效,單音警報聲一直循環。
