AC8DQ06雙音世界名曲情歌6首音樂芯片 / 音樂IC原理接線圖
世界名曲情歌6首雙音音樂IC/AC8DQ06原理圖下載
雙音世界名曲情歌語音音樂芯片六首應用電路資料:
AC8DQ06是一顆PWM聲音輸出的雙音音樂語音芯片,共有6首(六首)世界名曲情歌系列音樂, 音質效果好，共有2個I/O口,其中1個按鍵,長按長響,1個隨節奏輸出閃燈,可以用來連馬達,無任何外圍(不需104電容)，產品方案成本極低.
全部試聽請點擊下載：
世界名曲情歌6首雙音音樂IC AC8DQ06下載 右鍵可另存為
世界名曲情歌語音音樂芯片產品參數：
觸發方式：OKY:L/U/R,(世界名曲情歌音樂選曲鍵,順序選��；Voice-Selectfunction)
輸出信號：IO1: Flash with melody (Sink)
工作電壓：VDD:DC1.8~5.5V
靜態電流：Isb≤ [email protected]
工作電流： (無負載) Iop: 1.5mA @4.5V
IO輸入電流：Iih: [email protected]
IO輸出電流：Iol: [email protected]
內置震蕩電電阻：INT_OSC:+/-1.5%誤差
支持喇叭和蜂鳴片：喇叭是8歐0.5W 范圍 :0.25W-1W的喇叭都行.
出貨形式：
COB可出AC80E(6pin可以加閃燈或不加),AC90A和擠壓盒板AC80J等、裸片（已燒錄好），裸片3-5天交貨,COB綁好7-10天交貨。
音樂曲目：世界名曲情歌音樂6首
某一天 Someday |
溫柔愛我 Love me tender |
今夜孤獨 Would You Be Lonely Tonight |
如果愛我 If you love me |
藍色的愛 Love is blue |
不能停止愛你I Just Can't Stop Loving You |

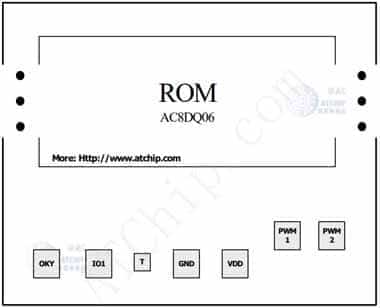

芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
晶片底盤接地或懸空

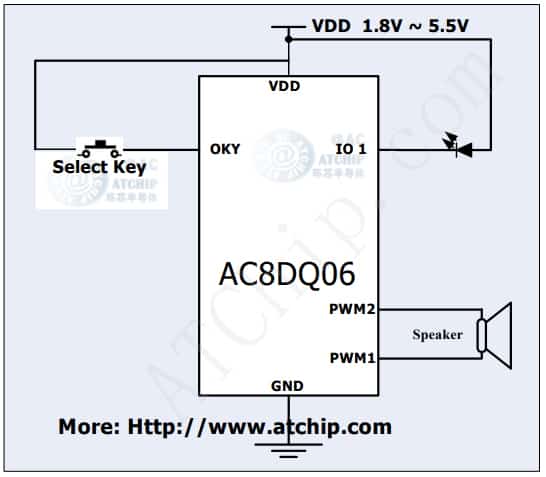

AC8DQ06雙音世界名曲情歌6首音樂語音芯片接線圖PWM直推喇叭
AC8DQ06 世界名曲情歌6首 SIP COB Information 直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
AC8DQ06-SIP AC80E 世界名曲情歌6首
單列直插COB腳位資料
直插1-6腳順序?yàn)閺淖笾劣? |
直插語音COB腳位資料AC80E
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
直插6腳COB腳位資料:
PIN |
NAME |
1 |
Oky Key |
2 |
IO1 |
3 |
PWM1 |
4 |
PWM2 |
5 |
VDD |
6 |
VSS |
|
音樂芯片系列裸片綁定圖 (AC80F2 供參考)
對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.
若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
PCB大小規格(AC80F2)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
更多音樂芯片IC產品如:世界名曲情歌音樂ic系列,情歌音樂ic系列,兒歌音樂ic系列,門鈴音樂IC系列,水晶世界名曲情歌音樂等等
請?jiān)L問:/musicic.asp
相關產品：
AC80M12-電話鈴音12首 AC8DC03-圣誕三首3首 AC8DB10-和弦音樂鬧鐘10首 AC80E12-兒歌12十二首
AC8FM28-門鈴二十八首 AC8DC18-圣誕28首十八首 AC8DC20-圣誕20首(水晶音樂系列二十首)
AC8DML1-叮咚一聲 AC80M02-語音叮咚二聲 MusicIC音樂芯片 AC8DM03-最常見的三聲門鈴三首
BabaCarrierIC童車芯片 AC8DME2-音樂叮咚二聲 AC3Y710-警報聲音效片 ChristmasIc圣誕芯片
AC8FM16-4和弦16首 AC8FM58-和弦58首門鈴 DoorbellIC門鈴芯片 AC8DD12-叮咚門鈴芯片 AC3JD03門磁警報叮咚 AC8JM20-門磁門鈴20手 AC8DM18-雙音門鈴18首 AC3CM13-三聲叮咚芯片
AC3M01單音警報 AC3L710-門磁警報音效片 AC9561-四聲警報芯片 AC8DM63-門鈴芯片63首
AC3W830防狼器報警芯片 門磁警報芯片選型 錄放芯片-ISDic AC3CM12-語音叮咚芯片
以上產品均可配常規COB出貨,擠壓盒PCB板,直插單面PCB等,如:
AC80E5常規6腳語音芯片COB AC80F直插常規5腳語音芯片COB AC80J擠壓盒COB板.
ICdip8封裝和線路板 ICsop8封裝和線路板 AC90A門鈴10腳COB板.
