水晶圣誕芯片 / 圣誕音樂鈴8首和弦芯片資料
水晶圣誕八首和弦芯片資料/AC8FC08原理圖下載 右鍵點擊可以另存為
水晶圣誕圣誕芯片 / 圣誕音樂鈴和弦音樂IC 8首芯片資料 ：環 " 芯
和弦水晶圣誕音樂鈴音樂芯片曲目列表：
1 鈴兒響叮咚 Jingle Bells
2 祝你圣誕快樂 We Wish You A Merry Christmas
3 平安夜 Silent Night
4 裝飾圣誕大廳 Deck The Halls
5 普世歡騰環 " 芯 Joy To The World
6 圣誕佳音 The First Noel
7 聽！天使在歌唱 Hark! The Herald Angel Sing
8 哦，圣誕樹 Oh, Christmas Tree
全部試聽請點擊下載：
和弦音樂圣誕音樂鈴芯片IC AC8FC08下載 右鍵可另存為
和弦圣誕音樂八首功能描述，四個按鍵四個輸出：
KA0 E/U/I (順序播放單首) 按一下，播放單首歌曲一遍后停止，在歌曲播放中觸發該按鍵無效，播放完畢后再次觸發則播放下一首。 KA1 L/H/X (循環播放八首歌曲) 持續按著按鍵，八首歌曲會一直順序循環播放；放開按鍵后，歌曲立即停止播放；下次觸發會從下一首開始播放。播放中可以被其它按鍵觸發，跳到下一首開始播放。KA2 E/U/R + On/Off (順序播放單首歌曲) 按一下，播放單首歌曲一遍后停止，在歌曲播放中可以再次觸發該按鍵，執行 OFF 功能；播放結束后，再次觸發則播放下一首。 KA3 Volume Contorl Key. 三級音量控制鍵 上電默認最大聲，每觸發一次降一級音量，直到最小音量，再觸發則又回到最大聲，依此循環…(只有在播放時觸發此按鍵才有效)LB0 BUSY 忙信號輸出反饋腳環 " 芯 ，BUSY Low功能，與正可以接燈，聲音播放時亮燈。LB1 LB2 LB3 漸變?nèi)珶糨敵?/strong> 可帶高亮LED，可帶三原色燈（紅綠藍等），輸出七彩燈效。
圣誕IC / 圣誕 音樂鈴芯片8首 音樂IC芯片的優勢：
和弦圣誕8首AC8FC08音樂芯片IC 內置電阻、外圍少元器件，電路簡單．[email protected] [email protected] [email protected] 提供多種產品選擇方案,出貨形式選擇多：
掩膜成品芯片可以小批批，也可以直接掩膜出貨，價格成本便宜，轉換靈活，是首單試單時的最佳解決方案，
音樂盒九首
1
鈴兒響叮咚
Jingle Bells
2
祝你圣誕快樂
We Wish You A Merry Christmas
3
平安夜
Silent Night
4
裝飾圣誕大廳
Deck The Halls
5
普世歡騰
Joy To The World
6
圣誕佳音
The First Noel
7
聽！天使在歌唱
Hark! The Herald Angel Sing
8
哦，圣誕樹
Oh, Christmas Tree
音樂 IC / 圣誕音樂芯片8首常見應用場合：
1, 水晶 音樂盒， 音樂琴，電子音樂琴，電子八音琴，八音盒音樂鈴，水晶鋼琴音樂盒，Musical Movement。 環 " 芯 水晶音樂盒 ，圣誕音樂盒 ，八音盒

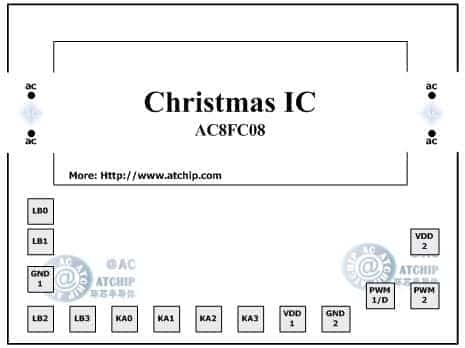

芯片大小規格:焊盤尺寸:80umx80um裸片尺寸:X=840um,Y=956um（晶元）
Note 注意事項 : *** The IC substrate must be connected to VSS or Floating. 芯片襯底為接地 VSS 。 *** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap. VDD 與 VSS 之間在 4.5 伏或者大電流供電時需加一顆 104 去噪音 . 3V 供電時建議保留 0.1uf 電容。 貼片 8 腳芯片只有播放，選曲，和 3HZ busy 輸出腳。
AC8FC08和弦圣誕音樂鈴音樂IC芯片接線圖PWM直推喇叭
選曲鍵內置了單線MCU控制，并且有按鍵防抖功能，沒有獨立占用芯片IO口（SOP8無音量鍵，大量時可以定制音量鍵）。
SIP 10Pin COB Package Information 圣誕音樂鈴音樂芯片10腳直插COB軟封裝資料
/// 最常見語音芯片COB軟封裝形式
AC8FC08 AC8FM36 – 和弦圣誕音樂鈴音樂芯片 IC Sip 10Pin COB AC90A 單列直插 COB 腳位 資料
請參照實際樣品情況.
實物圖片,僅供參考.
直插語音COB腳位資料AC80M
直插10腳COB腳位資料:
PIN
NAME
1
LB0-Busy Low
2
LB1-Led red
3
LB2-Led Green
4
LB3-Led Blue
5
KA0-EUI
6
KA1-LHX
7
PWM1
8
PWM2
9
VDD
10
VSS
AC8FC08 SIP COB Information 圣誕音樂鈴圣誕直插COB軟封裝資料
/// 最常見語音芯片COB封裝形式
AC8FC08圣誕音樂鈴芯片 -SIP AC80E 單列直插 COB 腳位 資料
直插1-6腳順序?yàn)閺淖笾劣?
直插語音COB腳位資料AC80E
實物圖片,僅供參考.
直插6腳COB腳位資料:
PIN
NAME
1
KA0(EUI)
2
KA1(LHX)
3
PWM1
4
PWM2
5
VDD
6
VSS
AC8FC08 圣誕音樂鈴封裝形式DIP8 / SOP8
AC8FC08- SOP8
最常用最常見的硬封裝形式：
直插八腳DIP8封裝和
6腳選曲鍵具有MCU單片機一線通訊功能
MCU模式下第7腳可以改3Hz為常亮（BUSY）功能
Pin
NAME
1
T ( NC )
2
KA0
3
KA1
4
PWM1/DAC
5
PWM2
6
VDD
7
VSS
8
KB0
DIP8 雙列直插封裝尺寸大小 (PDIP SIZE):
SOP8 貼片芯片封裝盡寸大小 (SOP SIZE):
一線通信協議部分：（選曲鍵都有MCU一線通訊功能,僅僅部分產品支持）
數據命令功能定義說明 : 0X00 ～ 0xN : 音樂 1~(N+1) 十六進制
0XE8 : 有音樂 + 有閃燈 0XE9 : 有音樂 + 無閃燈 0XEA : 無音樂 + 有閃燈 0XEB : 有音樂 + 燈常亮
0XF0:音量 1 0XF1:音量 2 ... 0XF7:音量 8
0XF8 : 有音樂 + 有閃燈 0XF9 : 有音樂 + 無閃燈 0XFA : 無音樂 + 有閃燈 0XFB : 播放 0XFC : 下選 0XFD : 上選 0XFE : 音量
0XFF:STOP
音樂芯片系列裸片綁定圖樣例 (AC80F2 供參考)
對應腳位: 第一腳,觸發腳(與電源正負VDD),觸發后發聲;第二三腳,直接接喇叭;第四腳,電源正極Vdd;第五腳,電源負極Vss.
若芯片需要104電容,可以正負極間接直插和貼片的...我司的產品絕大部分不需要加104電容(0.1uf),可以更大的為您的產品降低方案成本.
PCB大小規格(AC80F2)：
直插小板間距符合常規DIP直插的標準寬度.金手指適當,銅皮不易脫落.
