單音生日快樂音樂片SOT3 (生日蠟燭專用-大聲版)
單音生日快樂音樂片SOT3 (生日蠟燭專用-大聲版)/AC8SR-L1 sot23原理圖下載
單音生日快樂音樂片SOT3 (生日蠟燭專用-大聲版)資料:生日快樂專用COB請進
AC8SR-L1上電長響大聲版生日快樂單音片是一顆常見的生日歌音樂芯片, 采用CMOS工藝，低功耗；內建振蕩電阻，應用簡單方便。上電長響單音80 Note音樂IC，可推喇叭。
音樂：生日快樂。常用于生日蠟燭，生日蛋糕，生日賀卡，等各種生日禮物產品。
1.5V電壓電源方案，電源直接驅動喇叭或者蜂鳴片的音樂芯片。小體積簡單的生日快樂樂曲。音樂集成電路價格便宜，電路結構簡單，工作穩定可靠，耗電低，所以用途廣泛;在音樂蠟燭、音樂賀年卡，生日產品方案中。
適用于生日蠟燭，生日賀卡產品
與傳統的生日蠟燭相比較，本產品電子生日蠟燭造型美觀;
2、音樂祝福
3、無污染等特點。
是傳統生日蠟燭更新?lián)Q代的理想產品。
生日快樂單音效果請點擊下載：
生日快樂 HappyBirthdayToYou音效，←點擊試聽 右鍵點擊另存為
大聲版生日快樂單音片產品優勢：
1，1.5V工作電壓推動蜂鳴片，音量大，市場上常說的大聲版芯片
2，無外圍電路，占地方小，三極管SOT23貼片封裝。
3，3V供電時，可以推動8歐喇叭工作。
4，內置振蕩電路，無需外接電阻。
單音生日快樂音樂片請進 生日蠟燭專用COB請進
生日快樂音樂曲目：生日快樂一首 Happy Birthday To You 1
大聲版生日快樂單音片電氣特性
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
工作電壓 |
Vdd |
1.2 |
1.5V |
3.5 |
V |
|
工作電流 |
Iop |
|
|
0.5 |
mA |
No load |
BDB推動電流 |
Iol |
40 |
|
|
mA |
Vdd=3V,8Ω喇叭 |
工作溫度 |
Temp |
0 |
25 |
60 |
℃ |
|

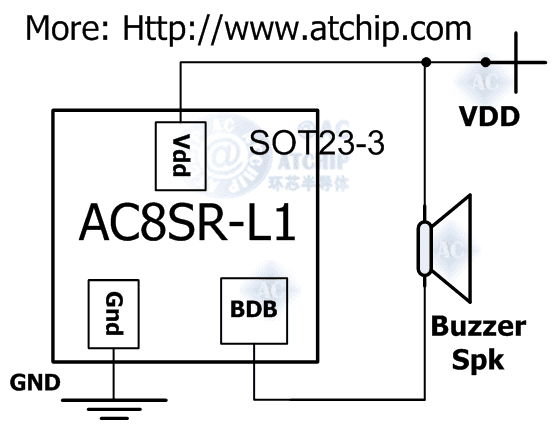

生日快樂單音片SOT腳位參考電路圖（襯底接VDD）
AC8SR-L1單音生日快樂音樂片SOT3三極管腳位圖 (供參考)
AC8SR-L1單音生日快樂音樂片
（貼片三極管樣式）
 |
最常用最常見的硬封裝形式：
SOT-23（尺寸）2.9*1.6*1.1
貼片三個腳SOT23封裝（襯底接VDD）
PIN |
NAME |
1 |
GND |
2 |
BDB |
3 |
VDD |
|
VDD 電源正極 3 BDB 聲音輸出端 2
GND 地GND 1
AC8SR-L1單音生日快樂音樂片SOT23三極管封裝尺寸資料（常規產品供參考）：
AC8SRL1 生日快樂 HappyBirthdayToYou軟封裝形式 背�。篴c8sr-L1
/// 可選用的COB軟封裝形式
生日蠟燭專用COB腳位資料
適用于生日蠟燭，生日賀卡產品
與傳統的生日蠟燭相比較，本產品電子生日蠟燭造型美觀;
2、音樂祝福
3、無污染等特點。
是傳統生日蠟燭更新?lián)Q代的理想產品。.
1.5V電源方案小體積簡單的生日快樂樂曲。音樂集成電路價格便宜，電路結構簡單，工作穩定可靠，耗電低，所以用途廣泛;在音樂蠟燭、音樂賀年卡，生日產品方案中。

|
|
生日蠟燭專用COB腳位資料
請參照實際樣品情況.
實物圖片,僅供參考.
若有改動,恕不另行通知.
PIN |
NAME |
1 |
BDB1 |
2 |
BDB12 |
3 |
VDD |
4 |
VSS |
|
